TUBUS-TR应用于电动滑板车
TUBUS-TR应用于电动滑板车
  • - 运动装置
  • - 线性滑座
  • - 家具行业
  • - 越野
  • - 汽车和运输工业
  • TUBUS-TR应用于电动滑板车
  • TUBUS-TR应用于电动滑板车

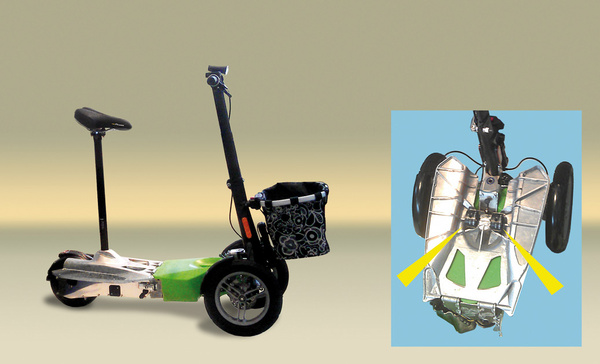

TUBUS-TR应用于电动滑板车
简单的TUBUS阻尼器增加了电动滑板车的乘坐舒适性

电动滑板车的温和缓冲阻尼

TUBUS阻尼器应用在驾驶的电动摩滑板车一个真实的经历。电动滑板车的踏板容易挫伤,使驾驶者在坑洼或崎岖不平的路面上体验舒适的驾驶与乘坐。理想情况下,特性曲线应配有在长行程软接触。滑板车的优雅的外观以及折叠机构设计,为了节省空间目前没有合适的阻尼器解决方案。如普通聚氨酯或简单的钢弹簧的橡胶阻尼等劣质产品从一开始就没有考虑。该TUBUS阻尼器型号TR52-32H提供其紧凑的结构设计,渐进的阻尼作用成为完美的解决方案。

M33-64用于重型机械且提高生产效率
M33-64用于重型机械且提高生产效率
  • - 线性滑座
  • - 耳轴式单元
  • - 旋转工作台
  • - 门系统
  • - 机器和设备
  • M33-64用于重型机械且提高生产效率
  • M33-64用于重型机械且提高生产效率

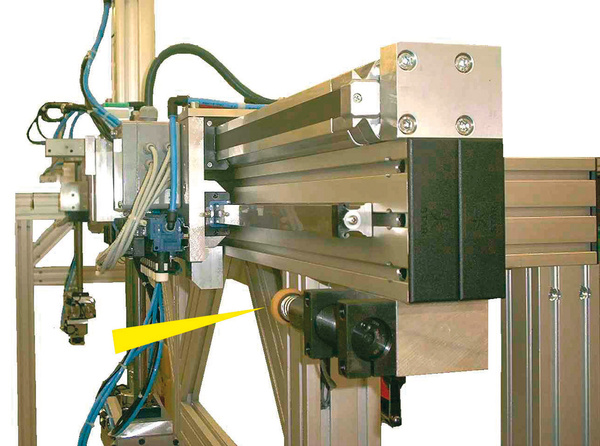

M33-64用于重型机械且提高生产效率
工业缓冲器优化生产效率

快速,平稳缓冲定位

在无杆活塞气缸驱动的设备中,两个部件以 2∼2.5m/s 的速度互相独立移动。缓冲器安装在设备中作为制动系统,它们的作用是使重 25kg 的负载每小时停止 540 次。型号MC3350M-1-S 适用于此应用场合,可以对可调节限位挡块的位置进行简单而又极其精确的调节。相比其他制动系统,ACE 缓冲器可以支持更高的冲击速度和更快的循环周期。

MC150-600在末端起保护作用
MC150-600在末端起保护作用
  • - 线性滑座
  • - 气缸
  • - 耳轴式单元
  • - 处理模块
  • - 机器和设备
  • MC150-600在末端起保护作用
  • MC150-600在末端起保护作用

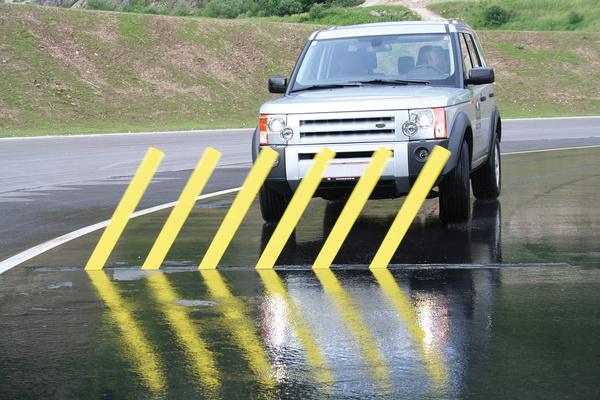

MC150-600在末端起保护作用
小型缓冲器进行设备运行末端的保护

末端位置固定

在驾驶安全培训的情况下,摆动标志用于模拟障碍物的突然出现。如果驾驶员反应过慢,标志的摆动一样迅速,以避免损坏车辆。为了在来来回回的运动,安装ACE型号MC225EUMH2小型缓冲器保护这一安全系统的末端位置。他们在这种情况下采用了偏心角转接器,这优化了缓冲器的压缩和伸展来回运动的侧向力的吸收。

ML33-64应用于精密望远镜
ML33-64应用于精密望远镜
  • - 耳轴式单元
  • - 旋转工作台
  • - 门系统
  • - 机器和设备
  • - 工具机床
  • ML33-64应用于精密望远镜
  • ML33-64应用于精密望远镜
  • ML33-64应用于精密望远镜
ML33-64应用于精密望远镜
完美的保护精密望远镜

安全旋转

ACE 工业油压缓冲器为大型望远镜的旋转和制动提供保护。这种望远镜的光学系统可以提供特殊观测,在两套空间坐标系内移动。安装固定望远镜的机械结构重达 15 000kg,组成一个可以驱动的转盘,带有两个轮子通过轴承转动。它可以旋转正负 90 度。ACE 缓冲器 ML3325M 作为制动系统安装其中,保护望远镜以免超出旋转范围限制。如果望远镜意外超出了允许旋转范围,缓冲器会使其安全减速,直至停止。

SLAB SL030-300应用于机场旅客行李箱运输
SLAB SL030-300应用于机场旅客行李箱运输
  • - 冲击板
  • - 运输系统
  • - 输送设备
  • - 机器和设备
  • - 输送装置
  • SLAB SL030-300应用于机场旅客行李箱运输
  • SLAB SL030-300应用于机场旅客行李箱运输

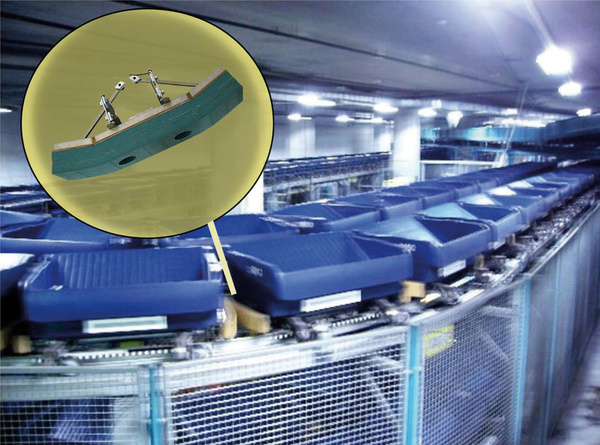

SLAB SL030-300应用于机场旅客行李箱运输
快速安全的运送机场旅客的行李

SLAB缓冲垫垫和TUBUS的组合

Slab与Tubus相结合,确保行李快速运输。机场尽可能尽力缩短飞机乘客候车时间。这个目的是为了满足行李运输系统特别制定了解决方案,解决了以前的阻尼问题。具有重量的高达120公斤的运输载体可以现在在所需的传送带的速度移动。材料SL-030-12(25)-Dxxxx两个Tubus TA40-16阻尼器在一起的薄片组合应用在这里。可达3米/秒的冲击速度被可靠地Slab材料吸收。集成TUBUS阻尼器支持该过程中撞击速度大于3米/秒的能量吸收。

Tubus-TS系列应用于维修船只的制动系统
Tubus-TS系列应用于维修船只的制动系统
  • - 离岸工业
  • - 船舶制造的停靠设备
  • - 起重应用
  • - 冲击板
  • Tubus-TS系列应用于维修船只的制动系统
  • Tubus-TS系列应用于维修船只的制动系统

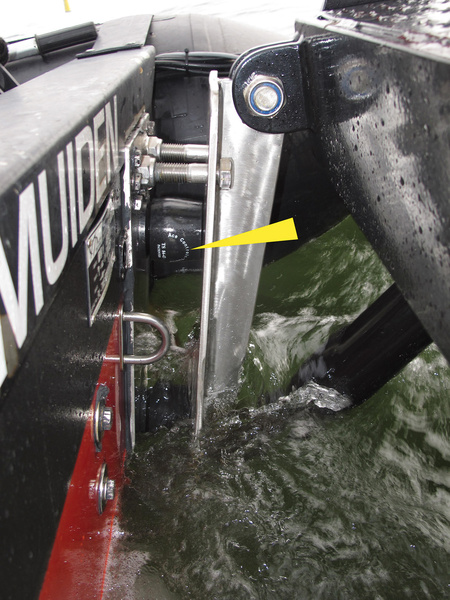

Tubus-TS系列应用于维修船只的制动系统
耐盐水腐蚀,有特殊材料制成的TUBUS阻尼器可以使船只以及人员安全的停靠

维修船只的安全制动

风力涡轮机长期以来导致维修船只的损坏并导致很难维护。因为冲击速度和膨胀,船的质量增加了20%后必须考虑其靠岸时的船身结构撞击速度。ACE公司Tubus系列阻尼器帮助船只安全登陆海上风力发电设备并进行风力发电机的维护工作以及人员的安全。型号TS84-43的TUBUS阻尼器是耐海水腐蚀,可承受从-40°C到+90°C环境温度。

TUBUS-TA系列应用于车床
TUBUS-TA系列应用于车床
  • - 机器和设备
  • - 线性滑座
  • - 气缸
  • - 处理模块
  • - 机电驱动器
  • TUBUS-TA系列应用于车床
  • TUBUS-TA系列应用于车床
  • TUBUS-TA系列应用于车床

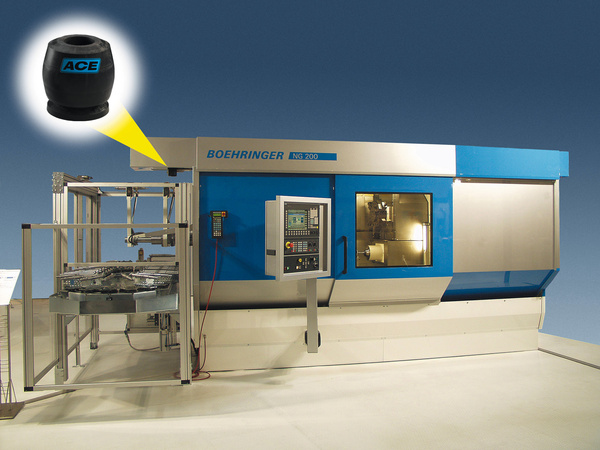

TUBUS-TA系列应用于车床
安全并超高速运转

末端位置安全缓冲

ACE-TUBUS 阻尼器应用在新的高速加工中心上,用来保护集成装载站。ACE TUBUS 阻尼器应用在汽车行业的凸轮轴加工中心上,以防止其高速装载站超负荷运转。如果装载车在运行时突然失效或输入数据有误,ACE TUBUS 阻尼器会吸收大部分冲击能量,保护设备以免造成重大损失。TA98-40 TUBUS 在运行中有超长的使用寿命。TUBUS 阻尼器在紧急停止应用中可以吸收高达 63% 的冲击能量。

TUBUS-TR应用于电动滑板车
TUBUS-TR应用于电动滑板车
  • - 运动装置
  • - 线性滑座
  • - 家具行业
  • - 越野
  • - 汽车和运输工业
  • TUBUS-TR应用于电动滑板车
  • TUBUS-TR应用于电动滑板车
TUBUS-TR应用于电动滑板车
简单的TUBUS阻尼器增加了电动滑板车的乘坐舒适性

电动滑板车的温和缓冲阻尼

TUBUS阻尼器应用在驾驶的电动摩滑板车一个真实的经历。电动滑板车的踏板容易挫伤,使驾驶者在坑洼或崎岖不平的路面上体验舒适的驾驶与乘坐。理想情况下,特性曲线应配有在长行程软接触。滑板车的优雅的外观以及折叠机构设计,为了节省空间目前没有合适的阻尼器解决方案。如普通聚氨酯或简单的钢弹簧的橡胶阻尼等劣质产品从一开始就没有考虑。该TUBUS阻尼器型号TR52-32H提供其紧凑的结构设计,渐进的阻尼作用成为完美的解决方案。

SLAB SL030-300应用于能源行业减噪
SLAB SL030-300应用于能源行业减噪
  • - 冲击板
  • - 管道绝缘层
  • - 基座支架
  • - 建筑物
  • - 电子设备和控制器
  • SLAB SL030-300应用于能源行业减噪
  • SLAB SL030-300应用于能源行业减噪

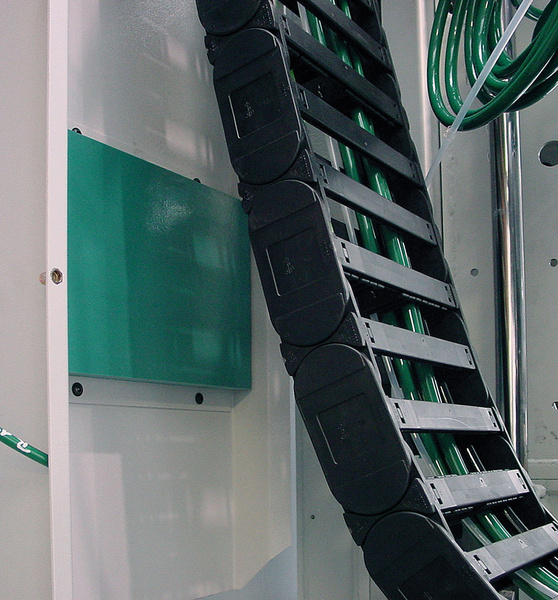

SLAB SL030-300应用于能源行业减噪
低噪音能源产业应用

噪音减小

ACE-Slab减震垫保护人和机器。一开始就应用在建设现代化的加工中心设备的底部,25 kg线材的生产中的振动对房屋破坏以及带有震耳欲聋的噪声。符合应用环境ACE-Slab减震垫SL-030-25-Dxxxx提供对铣床设备减振的完美解决方案。

TUBUS-TS应用于跑步机
TUBUS-TS应用于跑步机
  • - 测试台
  • - 处理模块
  • - 机器和设备
  • - 医药技术
  • - 航空航天
  • TUBUS-TS应用于跑步机
  • TUBUS-TS应用于跑步机

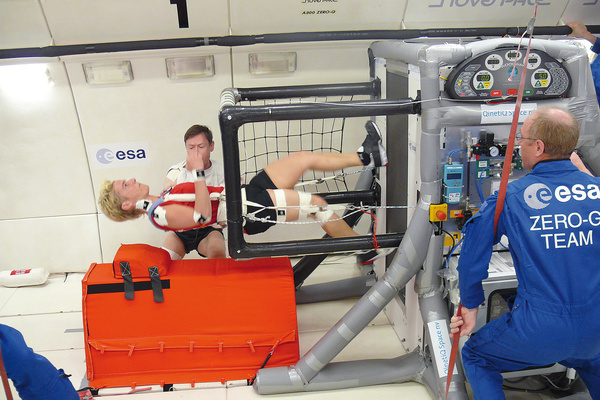

TUBUS-TS应用于跑步机
TUBUS保护健身器材

在跑步机上的驱动保护

当在零重力训练,确保绳索安全带让训练者不会受伤。三个具有ACE Tubus阻尼器被利用在这种情况下。一个Tubus安装位于气缸中,而另两个都应用在该系统的其他部位。所有阻尼器都具有保护系统作用,保护跑步机驱动皮带不被损坏。否则,气缸将达到非常高的速度,并在行程的末端变得严重损坏。

TUBUS-TR应用于液压驱动器木断的能量吸收
TUBUS-TR应用于液压驱动器木断的能量吸收
  • - 测试和测量装置
  • - 处理模块
  • - 机器和设备
  • - 测试台
  • - 耳轴式单元
  • TUBUS-TR应用于液压驱动器木断的能量吸收
  • TUBUS-TR应用于液压驱动器木断的能量吸收
  • TUBUS-TR应用于液压驱动器木断的能量吸收

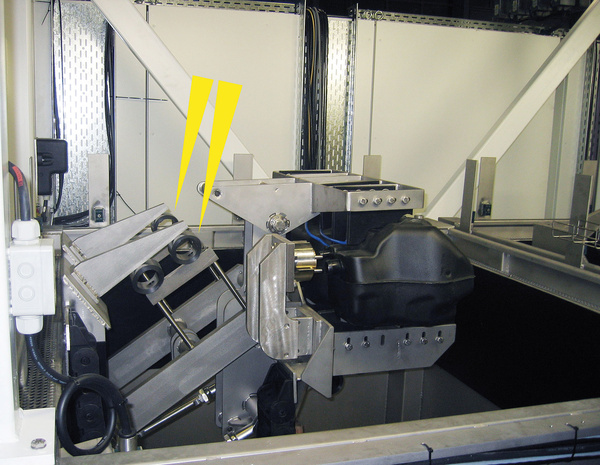

TUBUS-TR应用于液压驱动器木断的能量吸收
液压驱动器末端位置的能量吸收

平稳旋转

ACE-TUBUS 阻尼器为液压缸提供安全。在汽车水箱的测试设备上,被测试的黄标的阻尼器被一个支撑臂拉出水面。通过液压缸进行摆动运动,在摆动最后位置通过两个TR85-50 型号的TUBUS 来减速。尽管这项工作通过其他吸震装置也能完成,但能量守恒定律告诉我们 TUBUS 阻尼器的好处——它们具有高性价比且节省空间,结构坚固无泄露,且适合水下工作。

MC33-64应用于Jada羽毛球机器人
MC33-64应用于Jada羽毛球机器人
  • - 耳轴式单元
  • - 旋转工作台
  • - 门系统
  • - 机器和设备
  • - 处理模块
  • MC33-64应用于Jada羽毛球机器人
  • MC33-64应用于Jada羽毛球机器人

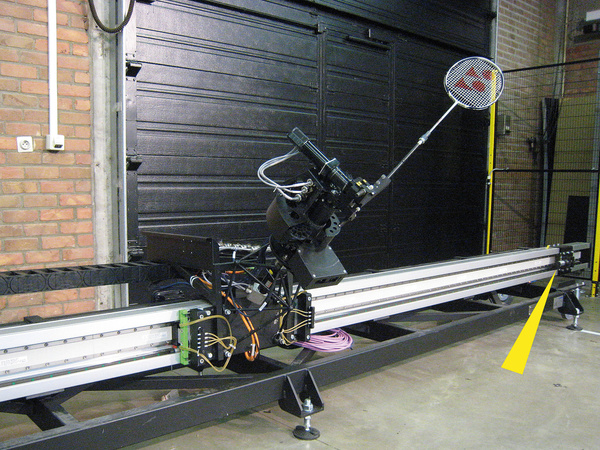

MC33-64应用于Jada羽毛球机器人
缓冲器控制羽毛球机器人的快速运动

MAGNUM保护车辆结构

几个ACE阻尼器安装在Jada三轴自由移动的羽毛其机器人设备上,为了使羽毛球机器人为能够快速运行,它必须能够在最短的时间内改变方向。Jada机器人以最大30m/s²的加速度设计并以此速度安全缓冲阻尼。MC4575EUM-0该款工业缓冲器在线性模块系统中执行此任务。小型缓冲器和阻尼器也安装在“球拍的手”的位置。在所有的情况下,ACE产品用于保护设备结构的端部位置。

SLAB SL030-300完美的保护机器
SLAB SL030-300完美的保护机器
  • - 线性滑座
  • - 处理模块
  • - 冲击板
  • - 管道绝缘层
  • - 安装场地
  • SLAB SL030-300完美的保护机器
  • SLAB SL030-300完美的保护机器

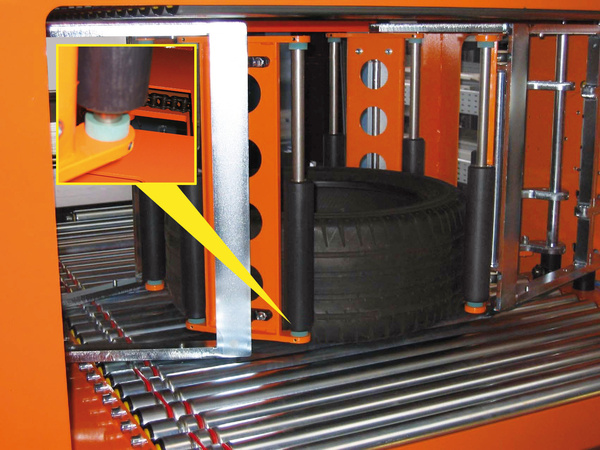

SLAB SL030-300完美的保护机器
完美的机器保护

减少环形碰撞

ACE-Slab减震垫使轮胎更安全的运输。开发用于能量吸收的产品,ACE-Slab减震垫SL-030-121-Dxxxx在轮胎测试系统过程中的应用是理想的的质量检验以及保护机器运动部分的理想选择。其可以简单的以圆形或其他自定义形状的方式集成应用到设备上来吸收能量。

SLAB SL030-300对木材的冲击保护
SLAB SL030-300对木材的冲击保护
  • - 冲击板
  • - 处理模块
  • - 行李和传送带
  • - 输送技术
  • - 震动或冲撞保护
  • SLAB SL030-300对木材的冲击保护
  • SLAB SL030-300对木材的冲击保护

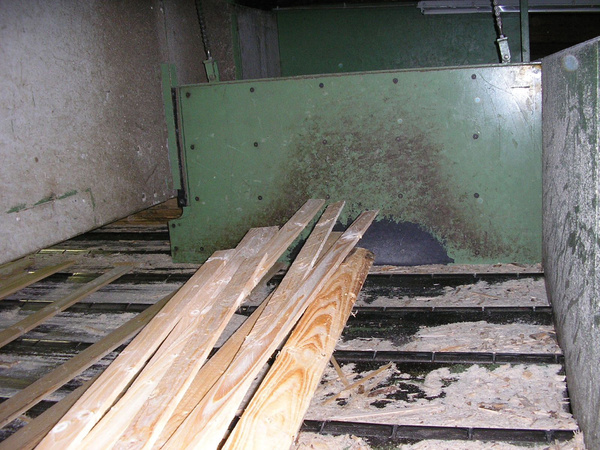

SLAB SL030-300对木材的冲击保护
对木块的冲击起到保护作用

大面积的冲击保护

ACE-Slab阻尼垫提供木板条撞击保护。被保护的木板条具有不同重量和大约2米/秒的运行速度。减震垫型号SL-030-12-Dxxxx被横跨整个表面拧在两个钢片之间。行程整个冲击保护区域,它起到木板条的冲击表面后形成的过大的冲击载荷的缓冲保护作用。后坐力的最小化以及减少噪音都是这种结构的优势。
