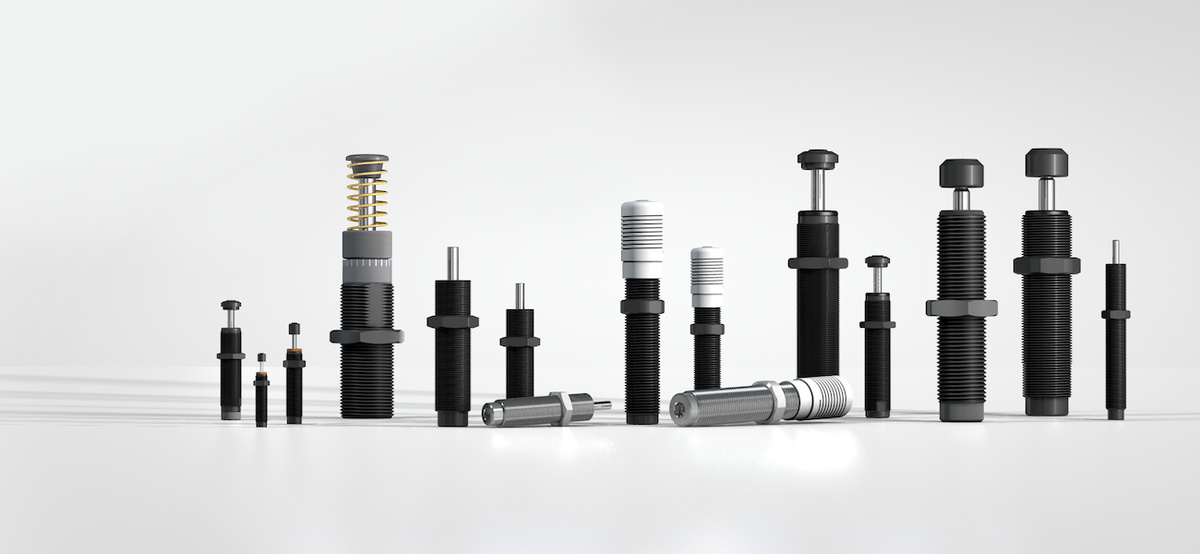

小型缓冲器

适用于任何结构设计

来自ACE的小型缓冲器在全球数以百万计的工业结构中得到应用,是久经考验的高品质产品。

通过将物体快速、无破坏性地减速,可靠有效地优化设备。这些紧凑的免维护的液压设备元件能够轻松快速地与任何结构设计整合,某些型号也可以直接集成在气缸中。它们可以降低搬运设备、旋转和回转驱动器、线性缸和许多其他工业用途的载荷,提高其效率。创新性的ACE密封技术、缓冲器内外管和内压力室,完全是由高强度合金材料和管材加工而成,确保了长寿命。

产品家族

S05 至 S12

S05 至 S12 应用于设计紧凑、高效场合的理想产品:S05 至 S12 家族产品以其小尺寸、总行程很短和制动后较低的回弹力令人印象深刻。
每个缓冲器一体成型的外壳都填充有温度稳定的液压油,提供贯通螺纹,包括锁紧螺母,同时它集成有固定挡块。这些缓冲器都具有即时安装和免维护的特点。宽广的能量吸收和有效重量范围也是其显著优点。

这些小型缓冲器是机械制造、医疗和电子技术设备以及机器人制造领域的理想应用产品。.

MC150 至 MC600

MC150 至 MC600 久经考验,使用寿命长:由于该类型的缓冲器采用特殊的滚动隔膜密封技术,MC150 至 MC600 家族产品可以达到2500 万次的最高使用寿命。ACE独创的滚动隔膜密封系统可以将减震液和周围环境空气完全分离。这样可以直接将缓冲器安装到气缸压力腔中,它在气缸末端位置作为减震装置,可以承受的压力高达7 bar。
另外,采用滚动隔膜密封系统的缓冲器还具有免维护、安装即可使用、极低回弹力等特点。完美分级的硬度范围和宽广的有效重量吸收范围,以及集成的限位挡块,也是该类缓冲器的亮点。根据应用工况,加装偏心转接器配件可以允许有最高 25°的碰撞角。

这一产品家族的小型缓冲器可以直接安装到气缸中。它也可以提供不锈钢版本。该类型缓冲器广泛应用于机械设备制造领域。.

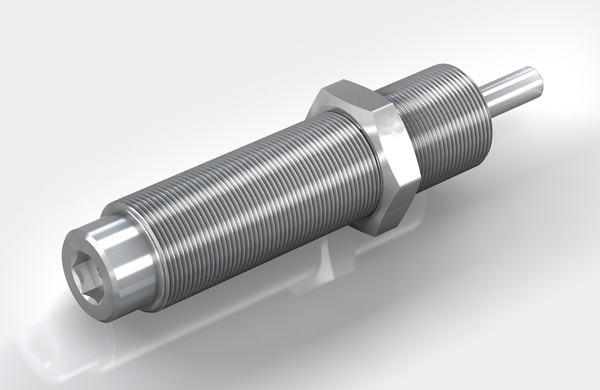

MC150-V4A 至 MC600-V4A

MC150-V4A 至 MC600-V4A 在各方面都颇具亮点:这种不锈钢材质、功能强大的小型缓冲器以久经考验的 MC150 至 MC600 家族产品为基础。这些缓冲器具有 MC 标准型号的所有优点,比如ACE 真空滚动隔膜技术带来的高寿命,可以直接安装于最高达 7 bar 的气缸压力腔中。
其用途得益于完美分级的硬度范围,和宽广的有效重量吸收范围,因其具有不锈钢材质(材料为 1.

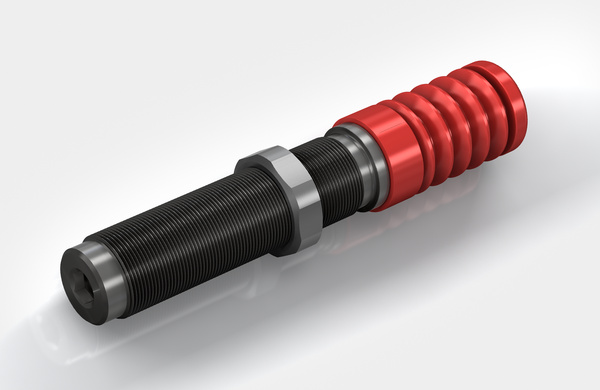

PMC150 至 PMC600

PMC150 至 PMC600 密封:ACE Protection PMC 家族产品的特点是安装有紧凑、绝对密封的护盖。
这种由 PTFE(聚四氟乙烯)制成的保护装置将 ACE 真空滚动隔膜密封包裹起来,使之与外部环境隔离。因此侵蚀性的切削剂、冷却润滑油和清洁剂没有机会腐蚀产品,使其免维护、安装即可使用的产品功能得以保持。同样由不锈钢制成的、集成在钢套上的冲击头能够可靠地吸收能量,保证缓冲器最长的使用寿命。它们也可以提供全不锈钢版本。
如果在机器或设备上没有压缩空气可用,那么 PMC 系列产品是 SP 型密封空气适配器的有效替代产品。

针对侵蚀性液体提供有效防护,这种小型缓冲器在传统应用磨损速度过快的位置,比如加工中心或其他机械设备制造场合,始终是首选。.

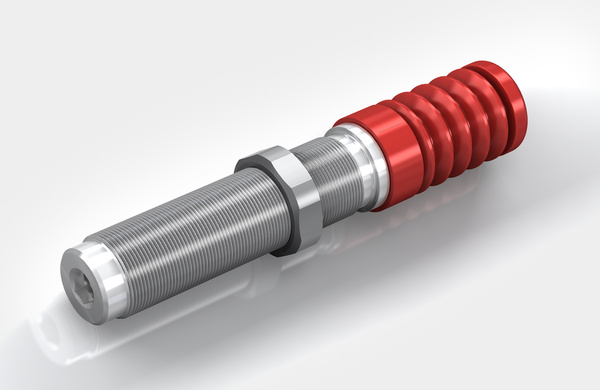

PMC150-V4A 至 PMC600-V4A

PMC150-V4A 至 PMC600-V4A 密封保护和防锈:Protection 家族产品 PMC 也可以提供不锈钢材质。该类型的缓冲器在食品加工和包装行业有广泛应用。
其特点是具有结构紧凑,绝对密封的 PTFE(聚四氟乙烯)护盖。这种保护装置将 ACE 真空滚动隔膜密封包裹起来,使之与外部环境隔离,因此侵蚀性的液体没有机会腐蚀产品。其同样有一个由不锈钢制成的、集成在钢套上的冲击头。它能够可靠地吸收能量,保证缓冲器最长的使用寿命。
如果因缺少压缩空气而无法使用密封空气适配器,那么 PMC 系列产品可以是有效的替代产品。

由不锈钢制成的 PMC 家族产品尤其适合在食品加工行业中使用,但也应用于那些重视高雅外观的行业,比如游艇制造业。.

S14 至 S25

S14 至 S25 软减震的理想产品:ACE S14 至 S25 家族产品型号中的 S 代表“软性接触”。这种一体成型的小型缓冲器可以选择配备一个线性或步进制动凸轮。其软性减震的特点得益于特别长的缓冲行程,可以取得极低的反作用力。
这种免维护、安装即可使用的缓冲器同样配备有集成的限位挡块。加装偏心转接器时,碰撞角最高可达 25°。得益于设计重叠的有效重量范围,这种缓冲器可以涵盖低于1 kg 和超过2,000 kg 的有效载荷范围!

S14 至 S25家族产品广泛应用于机械制造领域,尤其是搬运和自动化领域的首选。.

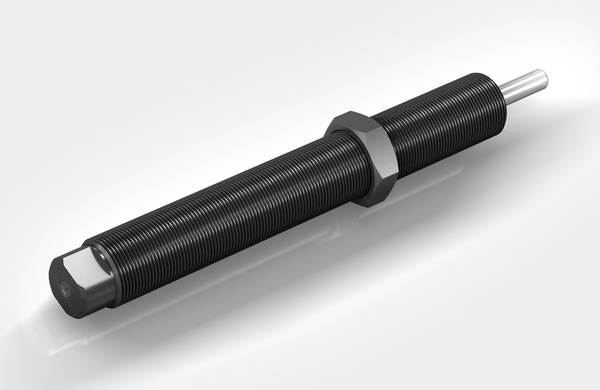

SC²25 至 SC²190

SC²25 至 SC²190 在减震时柔和冲击,在吸收能量时能力巨大:SC²25 至 SC²190家族产品也是“软性接触”系列,其螺纹尺寸为 M10 至 M14,有效重量涵盖 1 kg 至 1,550 kg 的范围。该型号的特点是能量吸收量巨大,它是ACE将活塞管技术与滚动隔膜密封技术完美结合的典范。这样该类型的缓冲器,也可以作为终端减震装置直接安装在 5 至 7 bar 的气缸中,或应用于在旋转点需要减速的场合。
该类型的缓冲器具有免维护、装有集成限位挡块、安装即可使用的特点。加装偏心转接器配件可以允许有最高 25°的碰撞角。

得益于其坚固的结构和长寿命,这类小型缓冲器有着广泛应用。它们是搬放系统、气缸旋转模块和自动化应用的首选。.

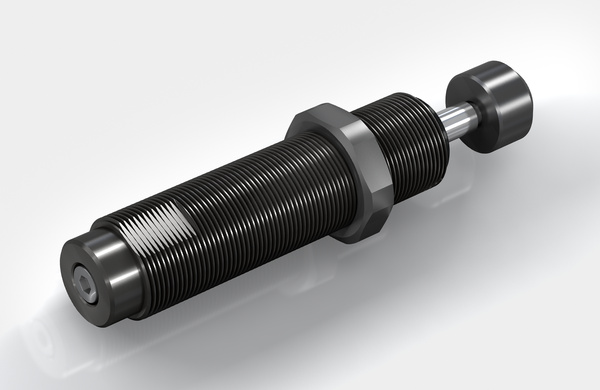

SC²300 至 SC²650

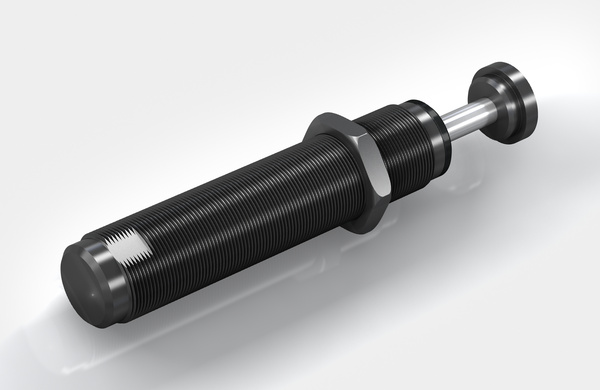

SC²300 至 SC²650 采用气囊式蓄能器技术,更加安全:尺寸更大的SC²300 至 SC²650 “软性接触”家族产品,由于采用了ACE 专用活塞管设计,其与类似尺寸的SC190 至 SC925 标准缓冲器相比能量吸收大三倍以上。此外,它采用了气囊式蓄能器(它是用于缓冲器内挤压油的平衡元件)取代了传统上使用的吸能材料,进一步提高了缓冲过程的安全性。
这种类型的缓冲器集成有限位档块,其有效重量范围广,是旋转模块的理想应用。它们免维护,可以直接安装使用。加装偏心转接器配件可以允许有最高 25°的碰撞角。

这种小型缓冲器兼具长寿命和高效率,尤其适用于搬运和自动化应用场合。.

A08 至 A25

A08 至 A25 可精确调节: A08 至 A25家族产品可调整,能够与各种要求准确匹配。A1416 采用MC150 至 MC600 系列产品的真空助力膜技术,可以提供这一技术的所有优点,比如可以在压缩腔中使用。由于具有长行程(比如 A2540 的行程为 40 mm),可以产生低反作用力,因而能够产生柔和的减震特性曲线。
这种免维护、安装即可使用的机器元件的所有版本都拥有集成固定挡块。可以在切换使用数据、不清楚计算参数或者在使用情况下要求最高灵活性的位置使用,它们可以提供最好的服务。

可调节的 ACE 小型减震器可以由客户专门使用,因此在机械制造领域有着大量固定的用途。.

×
