SC25M; 5 至 7

采用活塞管设计,能量吸收最大化

自动调节、活塞管技术
能耗 10 Nm/行程
行程 8 mm

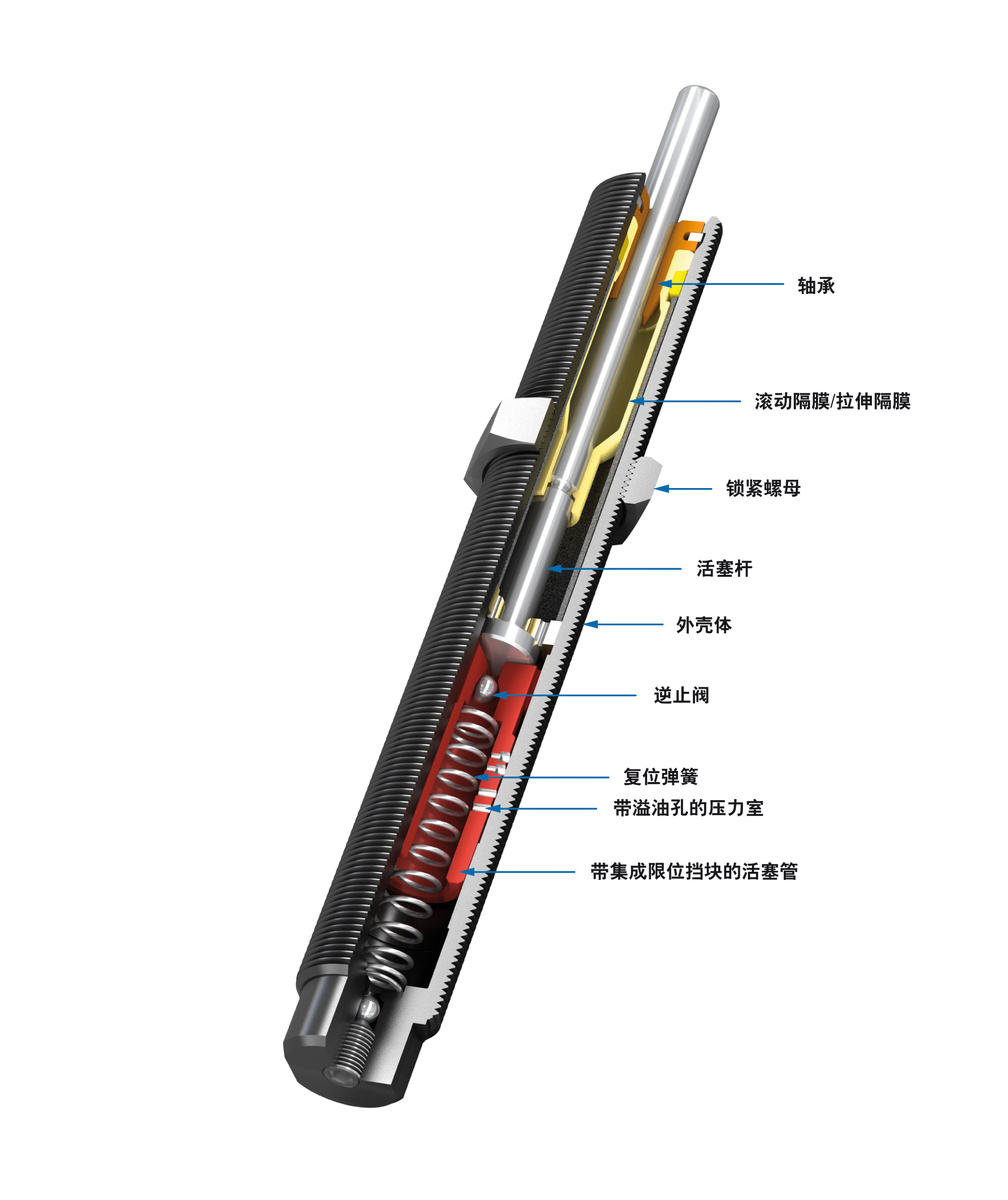

在减震时柔和冲击,在吸收能量时能力巨大:SC²25 至 SC²190家族产品也是“软性接触”系列,其螺纹尺寸为 M10 至 M14,有效重量涵盖 1 kg 至 1,550 kg 的范围。该型号的特点是能量吸收量巨大,它是ACE将活塞管技术与滚动隔膜密封技术完美结合的典范。这样该类型的缓冲器,也可以作为终端减震装置直接安装在 5 至 7 bar 的气缸中,或应用于在旋转点需要减速的场合。

该类型的缓冲器具有免维护、装有集成限位挡块、安装即可使用的特点。加装偏心转接器配件可以允许有最高 25°的碰撞角。

得益于其坚固的结构和长寿命,这类小型缓冲器有着广泛应用。它们是搬放系统、气缸旋转模块和自动化应用的首选。
Learn More ...

技术资料与备注

能耗 10 Nm/行程

行程 8 mm

瞬间冲击速度 0.1 m/s 至 5.7 m/s。根据要求可以有不同的速度。

允许的温度范围 0 °C 至 66 °C

安装位置 任意

前端安全定位停止设计 集成

材料 外壳, 附件: 涂层耐腐蚀钢; 活塞杆: 淬火不锈钢; 真空助力膜: SC²190:乙烯丙烯; 拉伸膜: SC²25 和 SC²75:丁腈

减震介质 温度稳定的液压油

应用范围 线性滑座, 气缸, 耳轴式单元, 处理模块, 机器和设备, 制造和加工中心, 测量工作台, 工具机床, 联锁系统

提示

如果需要精确的末端停止,请考虑使用AH限位套筒。

询问需求

提高防腐蚀。特殊表面处理。

×
