基础型号
型号能耗 Nm/Hub紧急停止能耗 Nm/Hub最大行程 mm
TR29-17L7.210.917
TR43-25L14.032.725
TR63-43L21.932.043
TR66-40L-1102.0143.040
TR66-40L-2204,0286.040
TR66-40L-3306.0428.040
TR66-40L-4408.0571.040
TR66-40L-5510.0714.040
TR76-45L-1145.0203.045
TR76-45L-2290.0406.045
TR76-45L-3435.0609.045
TR76-45L-4580.0812.045
TR76-45L-5725.01,015.045
TR83-48L-1180.0252.048
TR83-48L-2360.0504.048
TR83-48L-3540.0756.048
TR83-48L-4720.01,008.048
TR83-48L-5900.01,260.048
TR99-60L-1270.0378.060
TR99-60L-2540.0756.060
TR99-60L-3810.01,134.060
TR99-60L-41,080.01,512.060
TR99-60L-51,350.01,890.060
TR99-60L-61,620.02,268.060
TR99-60L-71,890.02,646.060
TR143-86L-1600.0840.086
TR143-86L-21,200.01,680.086
TR143-86L-31,800.02,520.086
TR143-86L-42,400.03,360.086
TR143-86L-53,000.04,200.086
TR143-86L-63,600.05,040.086
TR143-86L-74,200.05,880.086
TR188-108L-11,100.01,540.0108
TR188-108L-22,200.03,080.0108
TR188-108L-33,300.04,620.0108
TR188-108L-44,400.06,160.0108
TR188-108L-55,500.07,700.0108
TR188-108L-66,600.09,240.0108
TR188-108L-77,700.010,780.0108

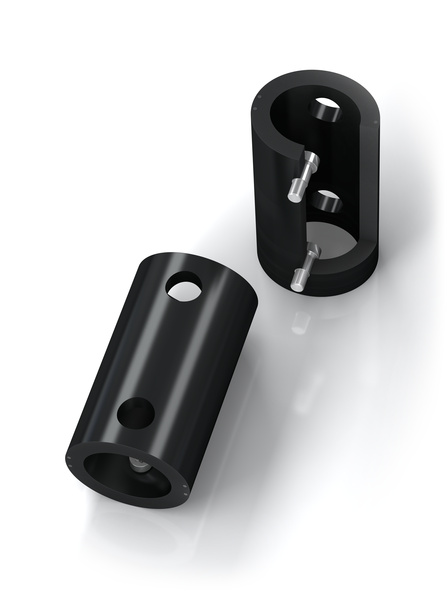

TR-L

具有长结构形式的缓冲减速产品

径向减震,长版本
能耗 7.2 Nm/行程至 10,780 Nm/行程
最大行程 17 mm 至 108 mm

尤其适用于那些需要长而柔和缓冲减速的场合:ACE TUBUS 的 TR-L 系列产品同样是由特殊聚酯材料制成,其免维护、安装即可使用,是进行径向减震的管状缓冲器。

采用该类型的产品,可以对径向载荷取得很长而柔和的制动效果,逐步在缓冲行程中卸除能量。TR-L 系列产品专为行程最大化、而结构高度最小化而开发,能量吸收量为 7.2 Nm 至 10,780 Nm。其能量吸收的能力取决于所选产品的结构长度,ACE 可以提供 Ø 29 mm 至 Ø 188 mm 尺寸的产品。

TUBUS TR-L 系列产品沿着直线方向提供防冲击或防碰撞保护,它们应用于采矿设备的铲斗、装料和提升装置、造船业的船坞设备、以及传送带和输送带等场合。
Learn More ...

技术资料与备注

能耗 7.2 Nm/行程至 10,780 Nm/行程

最大行程 17 mm 至 108 mm

能量消除 26 % 至 41 %

动态动力吸收 1,312 N 至 217,700 N

允许的温度范围 -40 °C 至 +90 °C

结构尺寸 29 mm 至 188 mm

安装位置 任意

材料硬度 肖氏硬度 55D

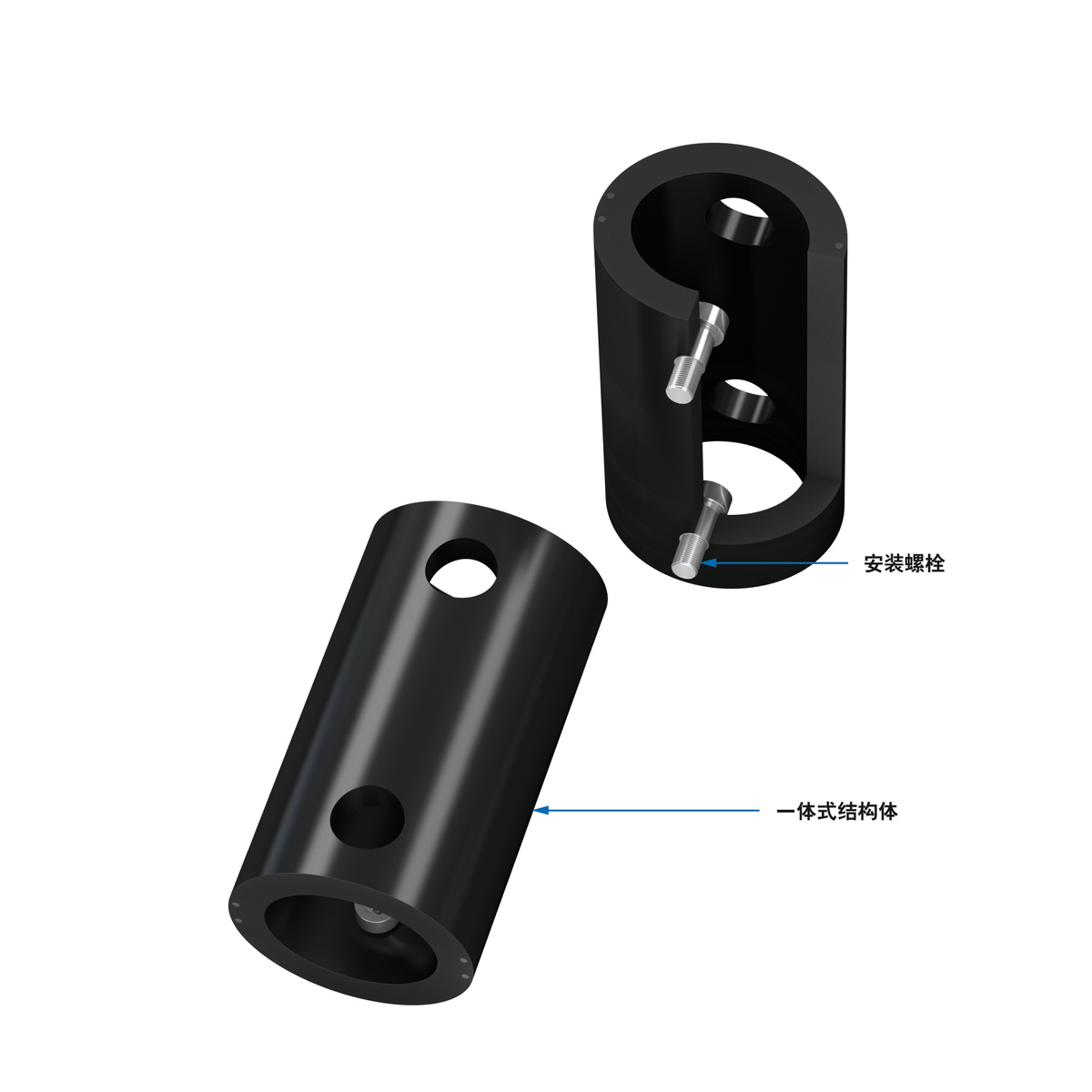

材料 结构体: 共聚酯弹性体

环境 可以耐抗细菌、海水、化学物质,有非常好的紫外线和臭氧防护效果。不吸水,不膨胀。

瞬间冲击速度 最高 5 m/s

最大拧紧力矩 M5:3 Nm
M8:20 Nm
M16:40 Nm (DIN912)
M16:120 Nm(带凸肩螺栓)

应用范围 离岸工业, 农业机器, 冲击板, 输送设备, 堆栈设备, 造船, 建筑机械的叶片或肘形联杆 , 运输道路, 吊装和起重装置
