基础型号
型号行程 mm最低压力 N最大压力 N
VC2515FT15303,500
VC2530FT30303,500
VC2555FT55353,500
VC2575FT75503,500
VC25100FT100603,500
VC25125FT125703,500

VC25FT

精确调节进给速度

可调节
压力 30 N 至 3,500 N
行程 15 mm 至 125 mm

为任何应用进行精准调节:VC 进给液压控制器是准确设定恒定进给速度的理想产品,它可以精确调节液压控制器。其外壳螺纹使得安装更简单,可以限制进给行程。ACE 也可以提供带光滑外壳的型号。

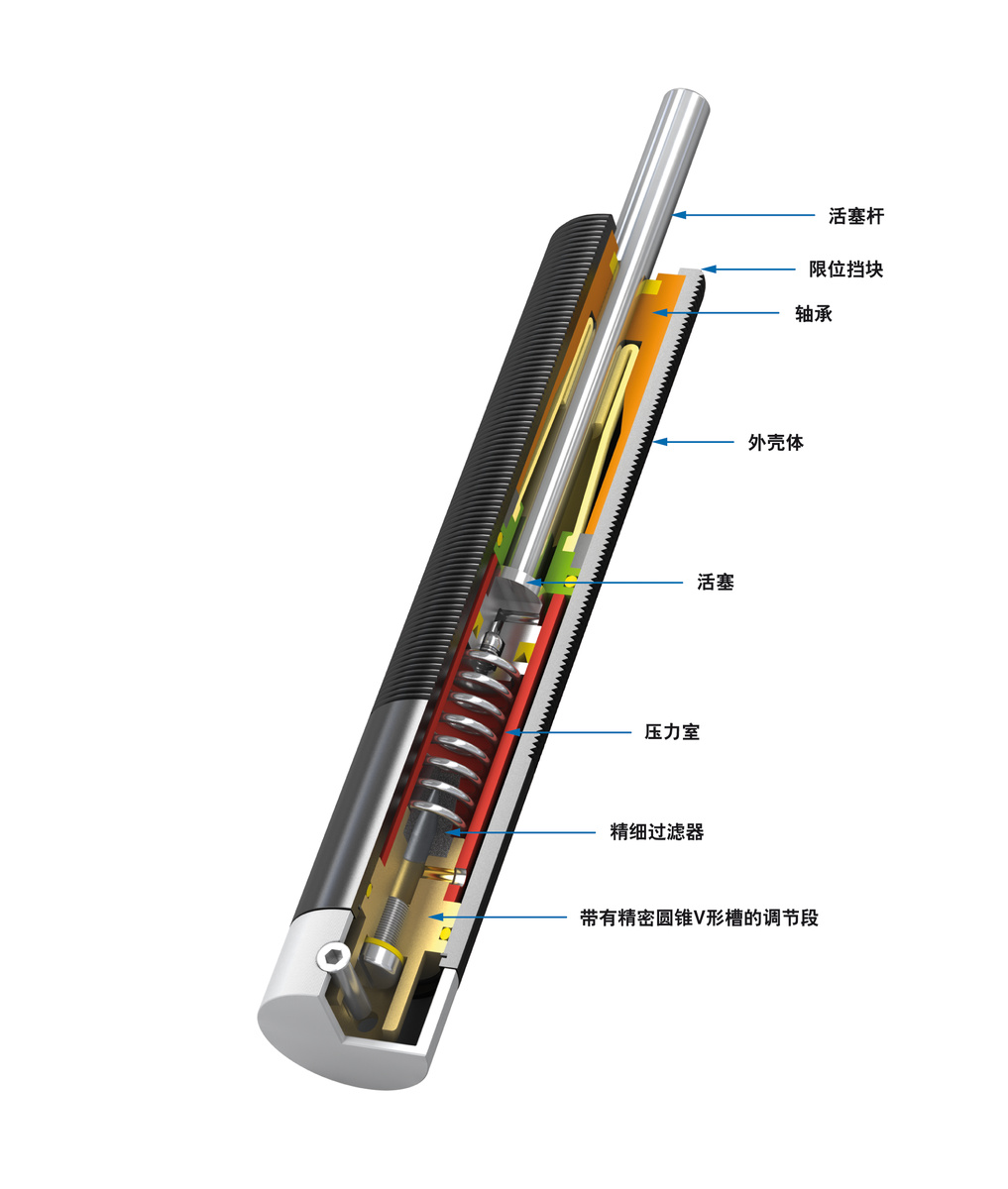

通过节流口挤压液压油,从而在行程中取得稳定的进给速度,它可以避免产生粘滑效应。在高达 55 mm 行程的型号中,采用了 ACE 久经考验的滚动隔膜密封系统。

VC 型精确进给液压控制器,应用于汽车制造、自动化、机械制造和电子工业等领域。
Learn More ...

技术资料与备注

压力 30 N 至 3,500 N

行程 15 mm 至 125 mm

活塞杆直径 Ø 8 mm

瞬间冲击速度 在 v = 0.3 m/s 时,最高许可能量为:低于 55 mm 行程时约 1 Nm 至 ,75 mm 至 125 mm 时约 2 Nm。在能量更高时,串联减震器。避免高瞬间冲击速度。

调节 可精确调节

前端安全定位停止设计 客户方面设置行程末端前 1 mm 至 1.5 mm 的外部固定挡块。

减震介质 温度稳定的液压油

材料 外壳: 黑色阳极氧化铝; 活塞杆: 硬镀铬钢; 附件: 发黑钢,或 Tenifer 工艺淬火

安装位置 任意

允许的温度范围 0 °C 至 60 °C

应用范围 处理模块, 线性滑座, 自动装置, 输送装置, 减震调节
