橡胶-金属隔振器

一体化并且规格具有多样性,适用于优化处理的机器和产品

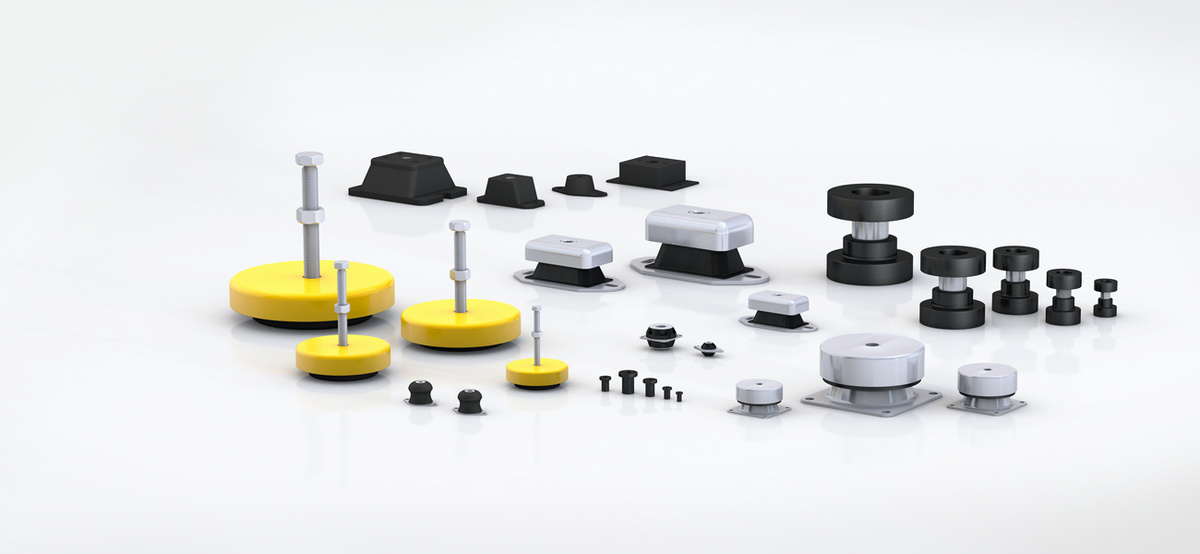

ACE 推出的橡胶-金属隔振器全系列包含了八种不同的型号。其隔绝了机器和电机的破坏性冲击和振动,从而显著改善了员工的工作条件和环境,并提高了产品质量。无论是可调平或坚固的机器支脚、圆筒型元件或是隔振连接件或快速紧固件,所有 ACE 橡胶-金属隔振器均普遍适用。所推出的这八种标准型号均为工业应用中绝大部分已知振动问题的理想解决方案。而且,如果涉及到特殊应用,具有丰富应用经验的ACE 服务部门将随时准备为您提供个性化的解决方案。

产品家族

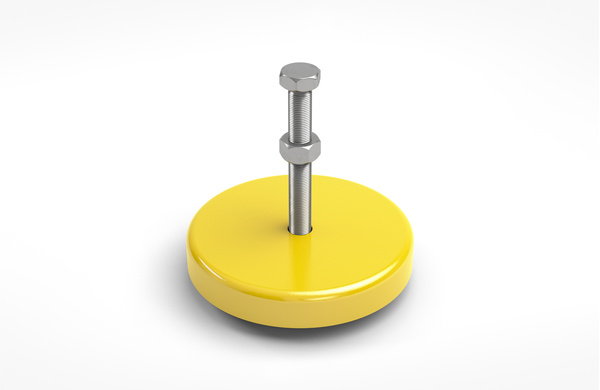

LEV

LEV 稳定机器设备、防冲击:将 LEV 家族产品放置于您的机器和设备底部,取得完美稳定性。这种免维护的产品可以准确校平,使之可以适用于地面不平的场合,保证机器设备的稳定。它可以有效隔离有害冲击和振动,降低设备运行噪音。
其螺纹尺寸有 M10 至 M24,适用于 45 kg 至 5,900 kg 的载荷,ACE 也可以根据客户实际情况,提供专用底座隔振的特殊型号。

使用 LEV 调平基座,可以使机器运行更安静和安全,它们广泛应用于加工中心,也适用于运输生产线的安装、装配台和许多其他场合。.

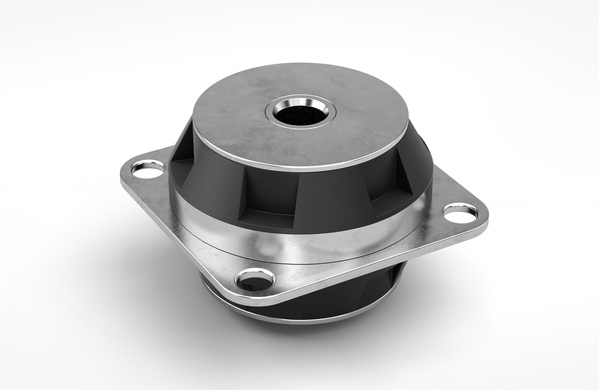

CM

CM 即使工况更为苛刻,也能够提供完美保护:CM家族碗形隔振支脚可以有效防止振动和冲击,其耐断裂和低结构尺寸的特点,可以自由选择安装位置(也适用于倾斜场合,在 X、Y 或 Z 轴中任意安装)。其采用高质量减震材料的氯丁橡胶,也可以采用硅酮高度阻尼材料,以应对极端的温度或非常强烈的冲击。
它们可以应对在推力、压力或拉力方向的各种类型载荷,可以提供定心螺纹或通孔形式。

ACE 碗形隔振支脚可以在恶劣的环境下可靠保护机器、电子设备或其他部件,使您远离有害振动。.

COM

COM 有效地隔绝机器和设备震动:COM 家族产品采用高效轴承,它尤其可以有效隔离不平衡物体的震动和噪音。这种预紧的隔振产品免维护,可以在 15 Hz 以上的低频使用范围内取得改善效果。通过耦合可以将系统固有频率降低至约 6 至 10 Hz。可以有效隔绝 900 rpm (15 Hz) 以上的干扰频率。在1,500 rpm (25 Hz) 下的隔绝度达 90 %。
它们由镀锌金属和氯丁橡胶制成,可以在 -30 °C 至 +80 °C 的温度下使用。

这种产品通常在垂直载荷下使用,广泛应用于工业机器、小型电机、泵和压缩机等。.

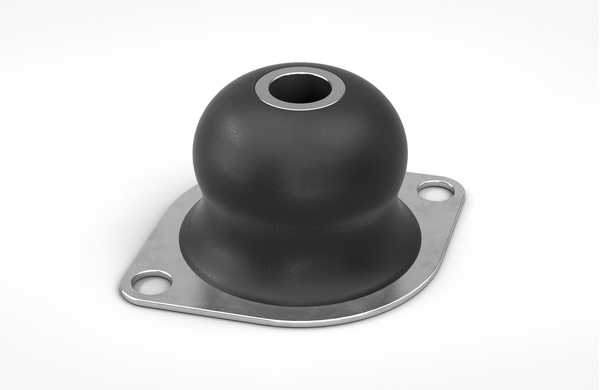

AAM

AAM 完美保护轻型设备:AAM 家族免保养、安装即可使用,其绝缘体可以承受 0.

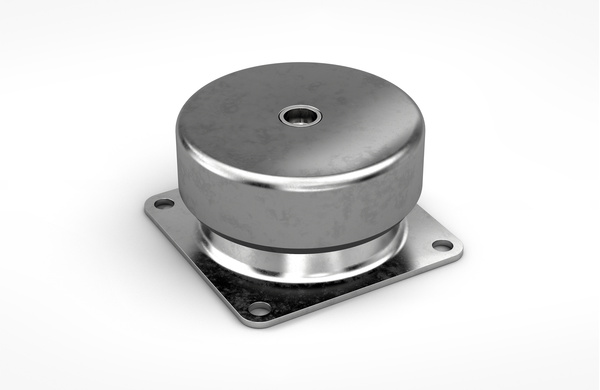

SFM

SFM 通用、强劲、免维护:SFM 家族产品可以即时安装,耐断裂。可以提供三种不同结构尺寸,适用于 20 kg 至 1,000 kg 的载荷。它由镀锌金属制成,在其内部安装有氯丁橡胶作为减震材料。其纵向刚度高于垂直刚度 2.

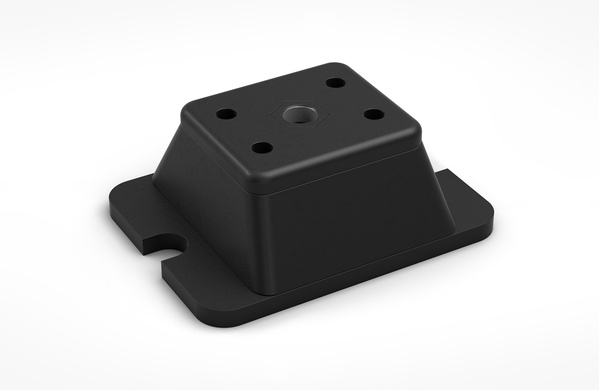

BM

BM 小巧、紧凑的隔振器:BM 家族产品专为在垂直压力载荷下使用而开发。它们安装简便,可按两种规格提供,可以吸收 0.

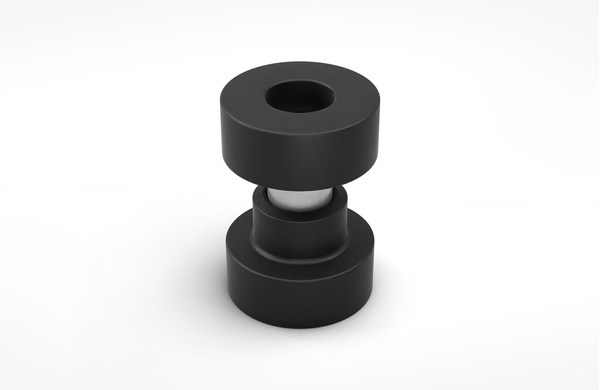

UMO

UMO 稳定连接和有效隔振:UMO 家族产品可以对机器设备进行有效隔振。该产品耐断裂,能够涵盖高达 2,065 kg 的载荷范围,其标准型号可以在 -30 °C 至 +80 °C 的温度范围内使用。
作为高动态载荷下的隔振产品,它装配简便,适用于各种空间环境,其卓越的稳定性和减震性可有效平衡高动态载荷。

这些产品广泛应用于车辆驾驶室、发动机或变速箱等振动的隔绝,防止冲击、降低噪音等。.

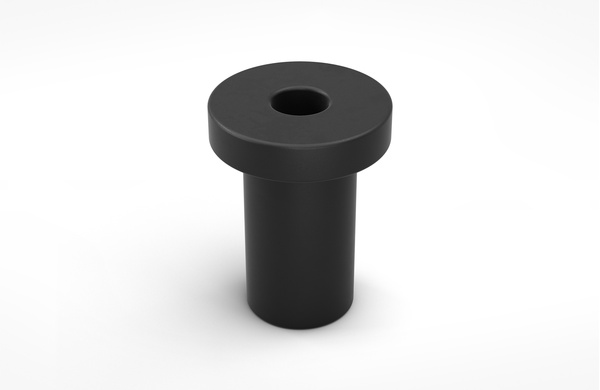

FL

FL 有效隔绝相互连接的两个部件:FL 家族产品能够有效隔绝振动、防冲击并降低噪音。通过尺寸为 M3 至 M8 的公制标准螺栓拧紧连接元件,这时像铆钉一样夹紧在前侧和夹紧侧之间。另外可以通过螺纹套管接头将弹性 EL 固定在盲孔中,以便将连接元件与现有的结构物相连。它最多可以隔绝 150 Hz 的结构谐振,与普通结构振动相比,达到的隔绝效果可达 80%。

其使用范围包括机组和机器、护板、钢板和法兰,但也包括建筑物以及轻型载货汽车和建筑机械上的附加部件。.
