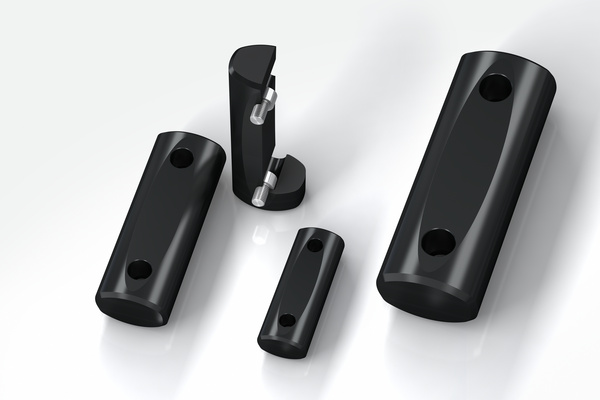

轮廓阻尼器
TUBUS TR-HD

采用实心材料的紧凑式缓冲减速产品

径向减震,重载版本
能耗 230 Nm/行程至 5,208 Nm/行程
最大行程 12 mm 至 44 mm

紧凑的防冲击和防碰撞保护:TR-HD 系列产品可以承受与基础型号 TR 一样的径向载荷,但因其结构形式更大,可以吸收更高的能量,同时减震行程较低。这两种不同硬度的特殊聚酯材料,可以获得不同的缓冲减震特性曲线。微椭圆(双凹)结构形式可以确保更柔和的作用力输入。

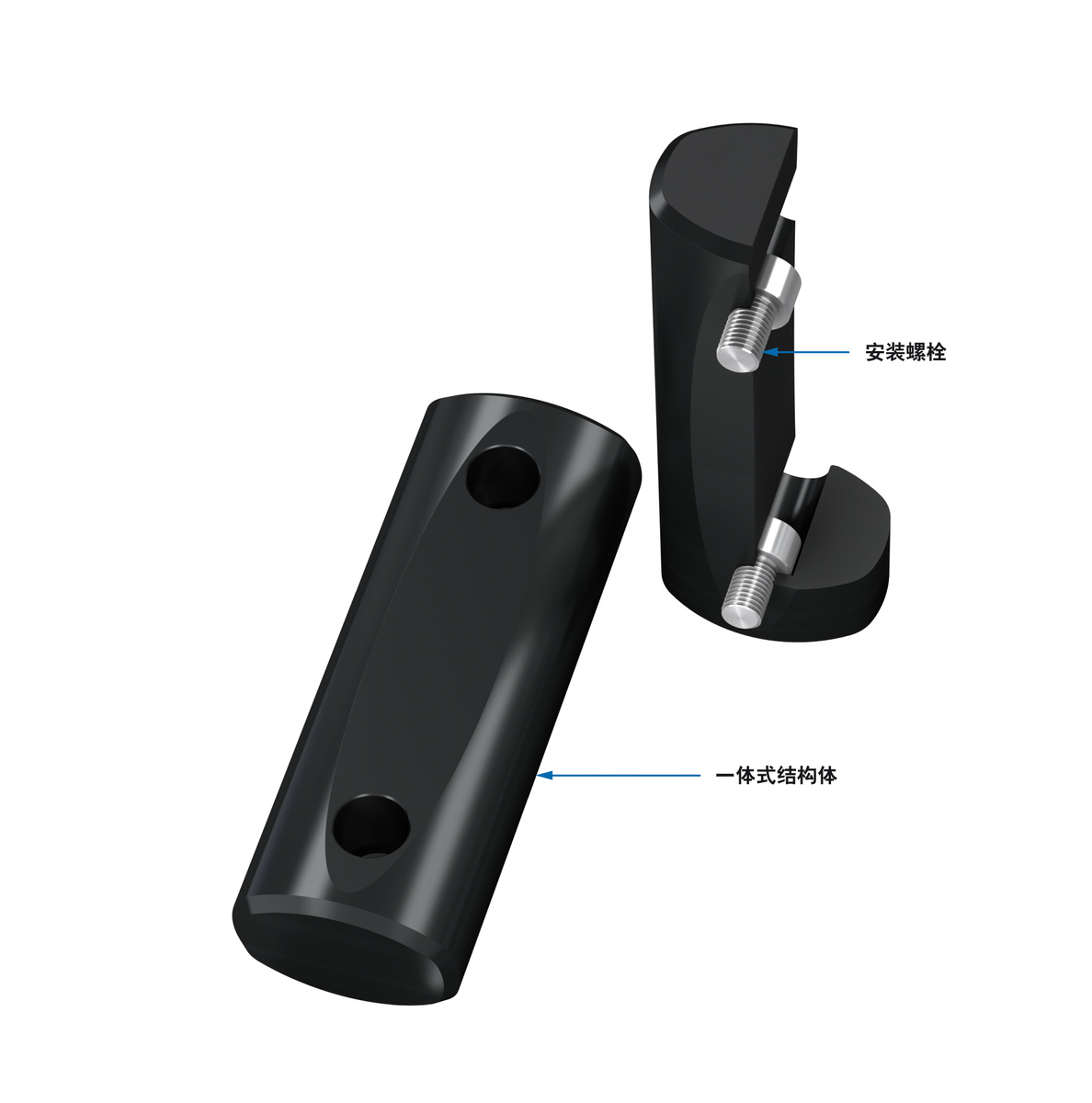

这一家族产品可以在较低结构高度下吸收大量能量:在 12 mm 至 44 mm 的行程下可以无级覆盖 230 Nm 至 5,208 Nm 的能量吸收范围。借助随货提供的螺栓,可以在水平及垂直方向简便而快速地安装该缓冲器。

该类型的缓冲器应用于农业设备、机械铲斗或弯曲连杆、以及装料和提升装置等场合。

技术资料与备注

能耗 230 Nm/行程至 5,208 Nm/行程

最大行程 12 mm 至 44 mm

能量消除 43 % 至 72 %

动态动力吸收 78,800 N 至 812,900 N

允许的温度范围 -40 °C 至 +90 °C

结构尺寸 42 mm 至 117 mm

安装位置 任意

材料硬度 肖氏硬度 40D,肖氏硬度 55D

材料 结构体: 共聚酯弹性体

环境 可以耐抗细菌、海水、化学物质,有非常好的紫外线和臭氧防护效果。不吸水,不膨胀。

瞬间冲击速度 最高 5 m/s

最大拧紧力矩 M10:7 Nm
M12:12 Nm

应用范围 离岸工业, 农业机器, 冲击板, 输送设备, 堆栈设备, 造船, 建筑机械的叶片或肘形联杆 , 运输道路, 吊装和起重装置

提示

适用于紧急停止应用和连续使用。对于那些需要预加载和温度升高的应用,请咨询ACE。

安全信息

安装螺钉应另外用乐泰胶水固定。

询问需求

特殊行程,特征,弹簧率,尺寸和材料。

×
