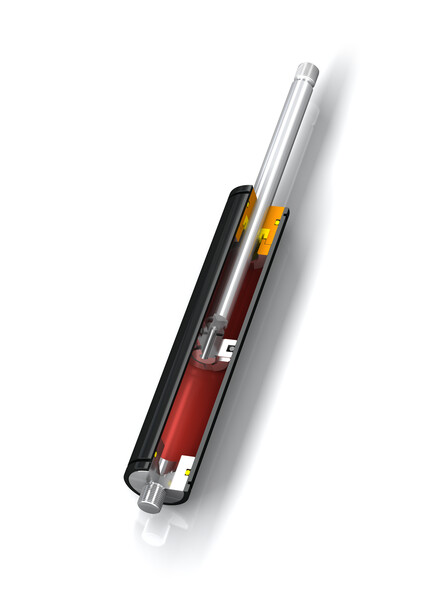

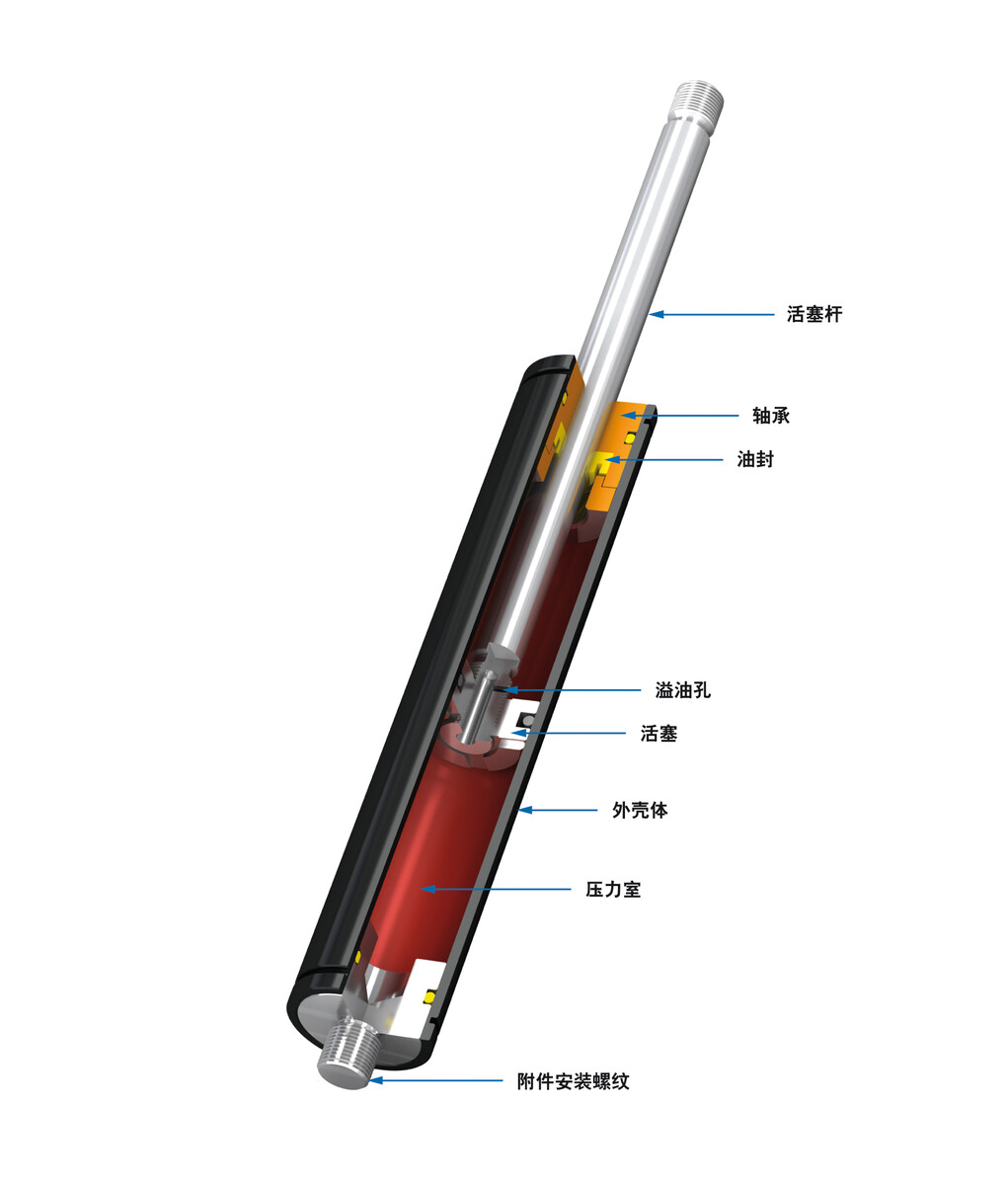

液压阻尼器

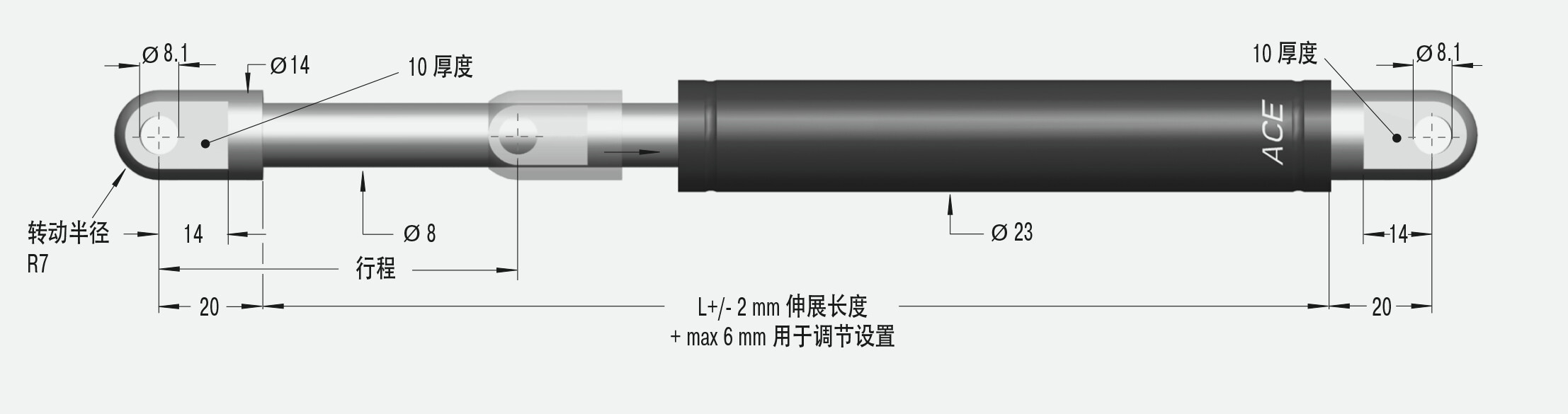

HB-22-300

压力 30直到800 N

牵引力 30直到1,800 N

气缸套直径 23 mm

活塞杆直径 8 mm

使用寿命 约 10,000 m

空行程 受设计条件所限，空行程约为 20 %。

分离器活塞 推出力 50 N, 尺寸 L = 2.38 x 行程 + 55 mm；零件订购名称

允许的温度范围 -20直到80 °C

调节 可以在完全缩回或伸出的状态下旋转活塞杆。, 顺时针旋转 = 提高制动力, 逆时针 = 降低制动力, 可以在拆下状态下设置阻尼力。在调节时，尺寸 L 延长最多 5 mm。

安装位置 任意

减震介质 液压油

前端安全定位停止设计 客户方面设置行程末端前 1 mm 至 1.5 mm 的外部固定挡块。

外壳 涂层钢

活塞杆 采用耐磨损表面涂层的钢

配装件 镀锌钢

提示

如果装置有一段时间未移动，提高分离的力度。

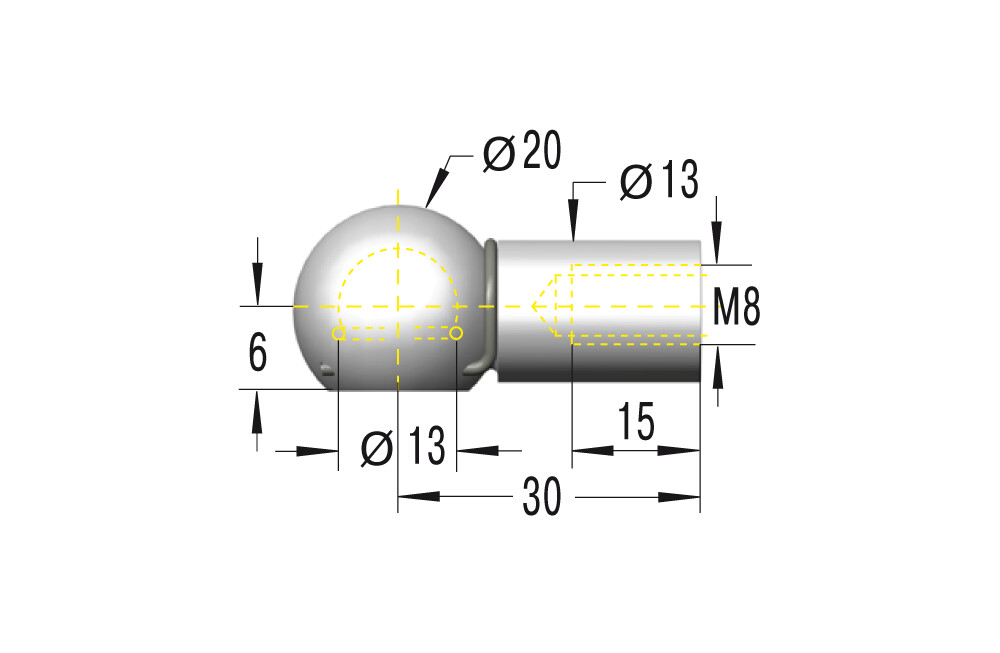

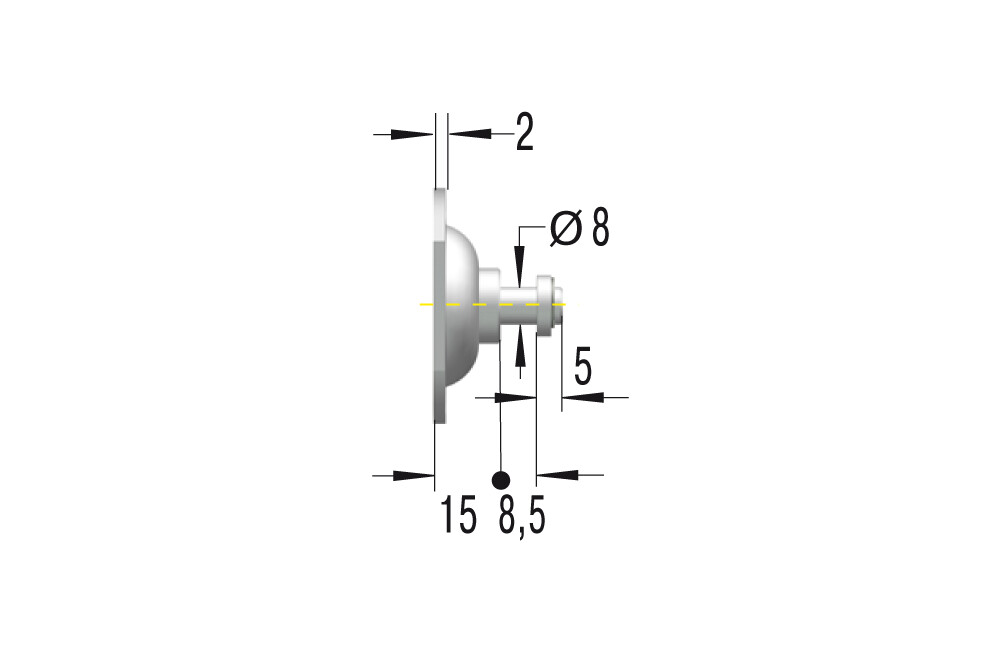

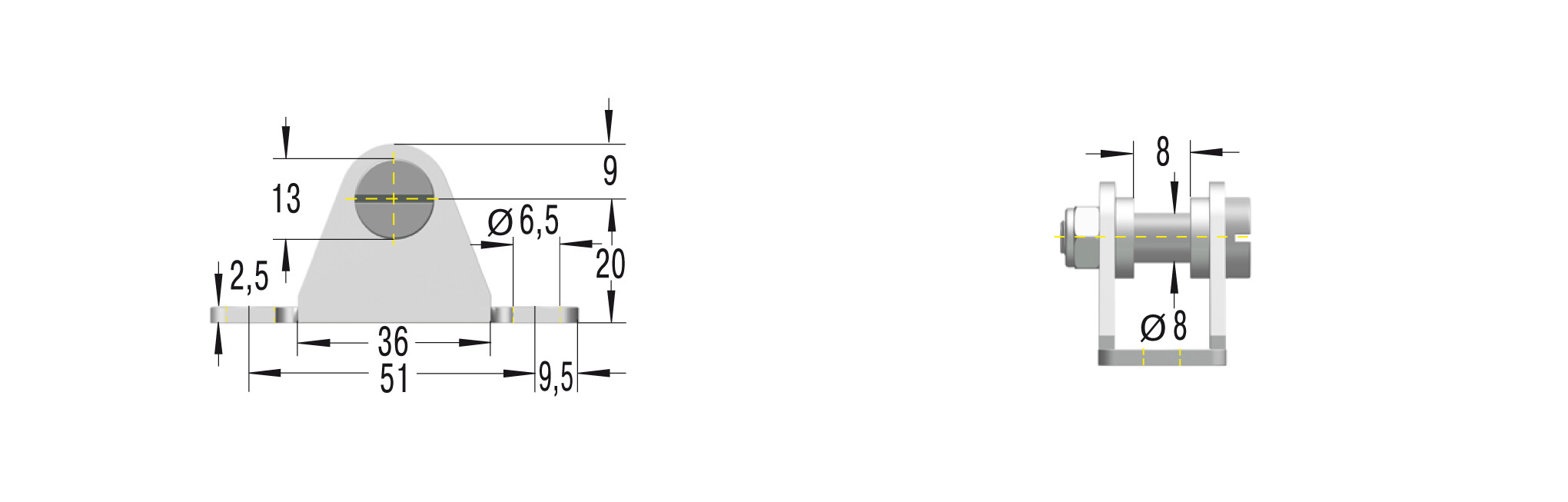

配装件

它们可互换使用，必要时客户必须将其牢固固定以防止松动。

询问需求

可根据要求提供特殊油品、其他特殊选项和特殊配件。

• 运动装置
• 联锁系统

这种液压阻尼器广泛应用于汽车制造、工业用途，机械制造、医药、电子和家具行业等领域。
