安全产品
基础型号
型号能耗 Nm/??紧急停止能耗 Nm/??最大行程 mm
TC86-391,2101.69539
TC90-491,6402.29549
TC100-591,7852.50059
TC102-631,9702.76063
TC108-301,9002.66030
TC117-973,7105.19597
TC136-654,2505.95065
TC137-906,3508.89090
TC168-12410,10014.140124

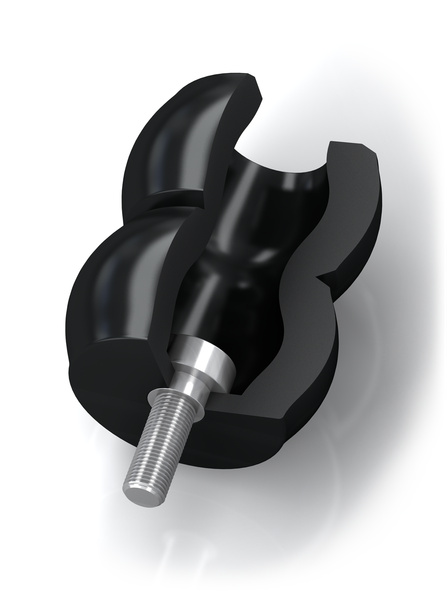

安全阻尼器
TC

结构紧凑的安全缓冲产品

起重设备
能耗 1,210 Nm/行程至 10,100 Nm/行程
最大行程 39 mm 至 124 mm

提供更多保护:ACE TUBUS 家族的 TC 系列产品也可以作为安全型缓冲器使用,它们免维护、安装即可使用。其弹性体是由特殊聚酯材料制成,满足国际标准 OSHA 及 CMAA 的要求。TC-S 完全达到起重设备所要求的弹性刚度,可以同时兼具安全型缓冲器和工业缓冲器的双重用途。

TC-S 和 TC系列产品都具有极佳的高能量吸收性能,同时极具成本优势。其尺寸有 Ø 64 mm 至 Ø 176 mm ,可以有效涵盖 450 Nm 至 17,810 Nm 范围的能量吸收量。

TC 系列的产品可以为起重机、堆垛机、提升装置、液压设备等提供安全保护。

技术资料与备注

最大行程 39 mm 至 124 mm

能量消除 31 % 至 64 %

动态动力吸收 80,000 N 至 978,000 N

允许的温度范围 -40 °C 至 +90 °C

结构尺寸 64 mm 至 176 mm

材料硬度 肖氏硬度 55D

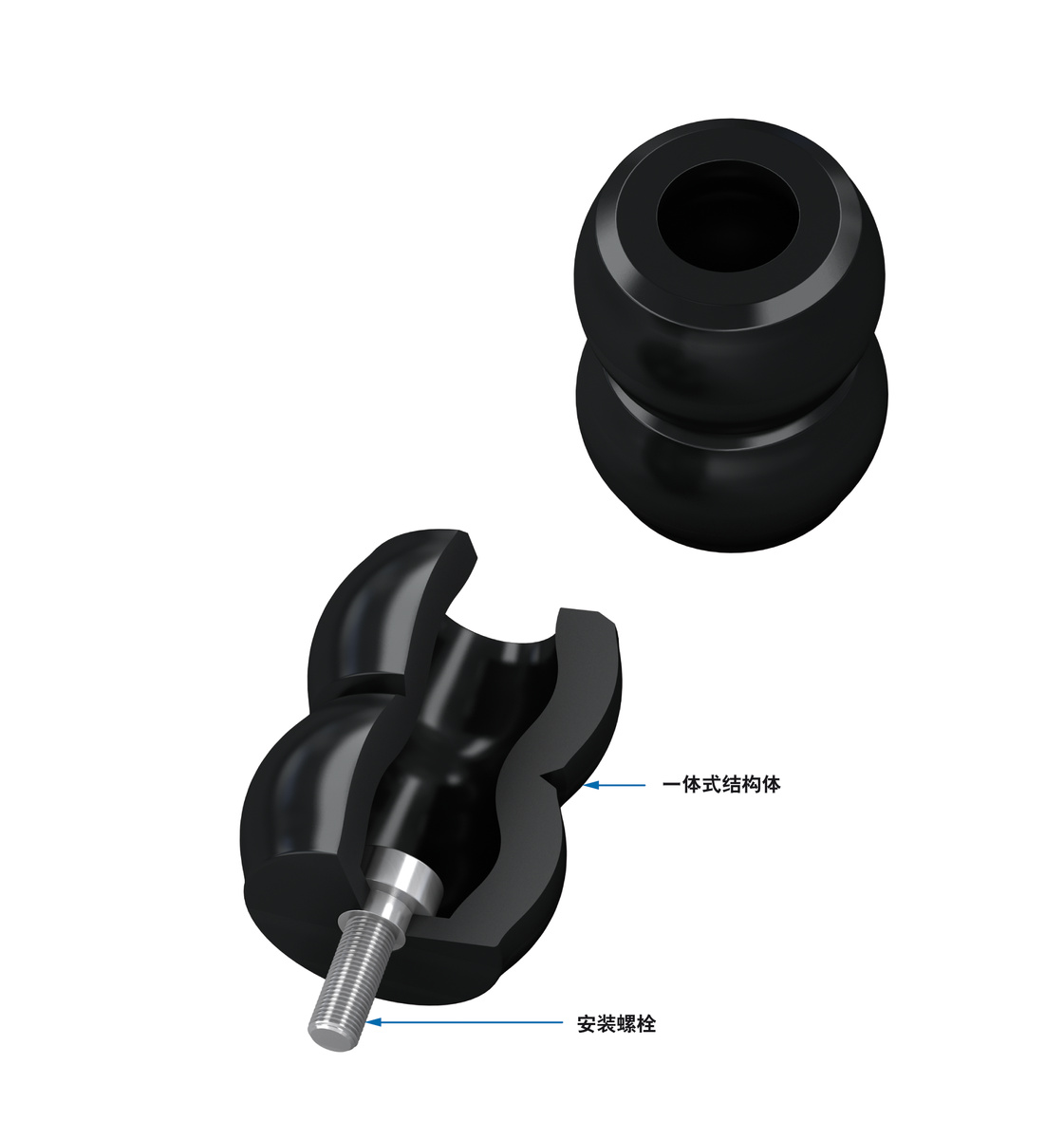

材料 结构体: 共聚酯弹性体

安装位置 任意

环境 可以耐抗细菌、海水、化学物质,有非常好的紫外线和臭氧防护效果。不吸水,不膨胀。

瞬间冲击速度 最高 5 m/s

最大拧紧力矩 M12: 50 Nm
M16:40 Nm (DIN912)
M16:120 Nm(带凸肩螺栓)

提示

适用于紧急停止应用和连续使用。对于那些需要预加载和温度升高的应用,请咨询ACE。

询问需求

特殊行程,特征,弹簧率,尺寸和材料。

应用案例

安全阻尼器 - TUBUS TC 和 TC-S
TUBUS阻尼器提供给远程轮式装载机较强的稳定性。突破限制摆动的功能,它们转弯和加载时,提供高度的舒适性和安全性,以及固定装载机提供机器保护。进一步的优点是,该产品可以吸收更多的负载能量以及有更好的性能。小成本,大部分能量的吸收:这里使用的TUBUS阻尼器TC系列设计能量吸收范围从450牛米至高达12725牛米,且64毫米至176毫米的直径尺寸可以非常容易集成到设备的结构设计中。

应用领域

  • 起重应用
  • 吊装和起重装置
  • 液压装置
  • 机电驱动器
TC 系列的产品可以为起重机、堆垛机、提升装置、液压设备等提供安全保护。
×
