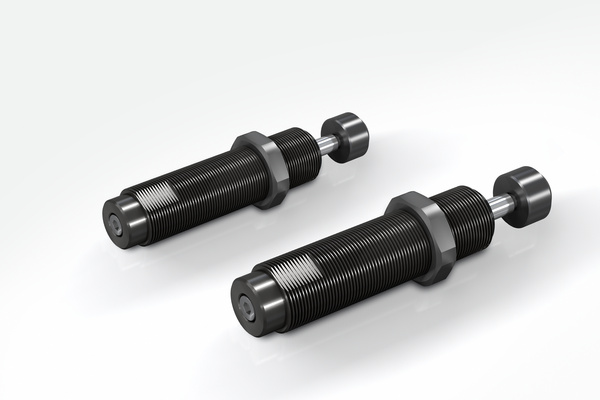

SC²300 至 SC²650

采用活塞管设计,能量吸收最大化

自动调节、活塞管技术
能耗 73 Nm/行程至 210 Nm/行程
行程 15 mm 至 23 mm

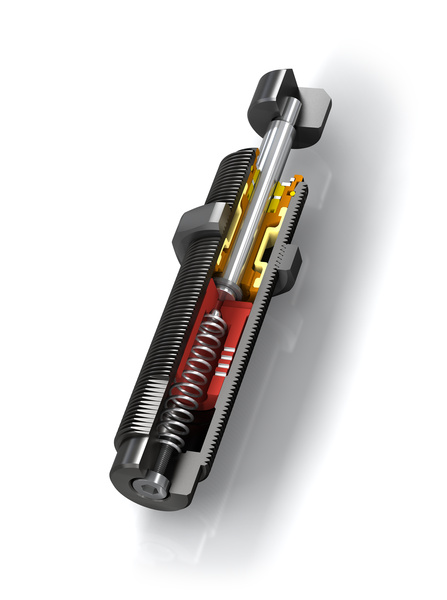

采用气囊式蓄能器技术,更加安全:尺寸更大的SC²300 至 SC²650 “软性接触”家族产品,由于采用了ACE 专用活塞管设计,其与类似尺寸的SC190 至 SC925 标准缓冲器相比能量吸收大三倍以上。此外,它采用了气囊式蓄能器(它是用于缓冲器内挤压油的平衡元件)取代了传统上使用的吸能材料,进一步提高了缓冲过程的安全性。

这种类型的缓冲器集成有限位档块,其有效重量范围广,是旋转模块的理想应用。它们免维护,可以直接安装使用。加装偏心转接器配件可以允许有最高 25°的碰撞角。

这种小型缓冲器兼具长寿命和高效率,尤其适用于搬运和自动化应用场合。

技术资料与备注

能耗 73 Nm/行程至 210 Nm/行程

行程 15 mm 至 23 mm

瞬间冲击速度 0.09 m/s 至 3.66 m/s。根据要求可以有不同的速度。

允许的温度范围 0 °C 至 66 °C

安装位置 任意

前端安全定位停止设计 集成

材料 外壳: 涂层耐腐蚀钢; 活塞杆: 淬火不锈钢; 附件: 淬火钢和耐腐蚀涂层

减震介质 温度稳定的液压油

应用范围 旋转工作台, 耳轴式单元, 自动臂, 线性滑座, 气缸, 处理模块, 机器和设备, 制造和加工中心, 工具机床

提示

如果需要精确的末端停止,请考虑使用AH限位套筒。
