轮廓阻尼器

连续工作状态下的低成本替代选项

如果运动物体不必停止在精确位置,优异的ACE TUBUS系列产品是一个理想的替代选项。ACE可以提供超过140种不同规格的TUBUS产品,这些弹性阻尼器可以在极端工况条件下制动运动物体。即使在狭小的安装空间下,它们也是理想的选择。这种高性能的阻尼器采用特殊复合聚酯弹性体制作而成,高达100万次工作寿命,其他材料无法与之相媲美。它们具有高度经济适用性、结构紧凑轻便,根据设计规格的不同而呈现出不同的缓冲器特性。

产品家族

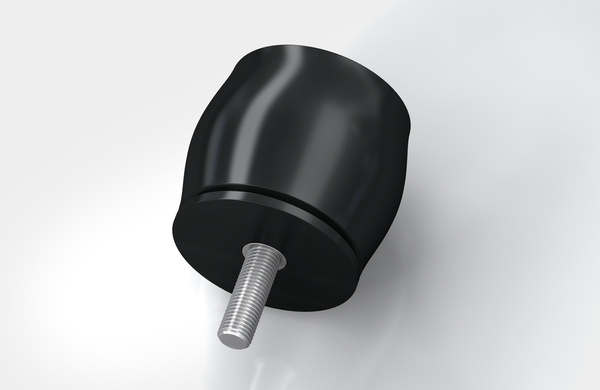

TUBUS TA

TUBUS TA 极其有效的能量吸收器:ACE TUBUS 系列中的TA型缓冲器免维护,安装即可使用。它由一种特殊的聚酯材料制成,受热影响小,可以稳定地缓冲减速。TA 型产品在行程开始阶段就吸收大量的能量。
TA 型产品是专为 2 Nm 至 2,951 Nm 范围内的能量吸收量而开发的,它的形状能有效地节约空间,其最小的结构高度介于 Ø 12 mm 至 Ø 116 mm 之间。该类型的缓冲器可以简单快速地通过专用螺栓进行安装固定。

这种结构紧凑、颇具成本优势的缓冲产品,广泛应用于线性轴、模具制造、机床、液压及气动设备、搬运设备和其他领域。.

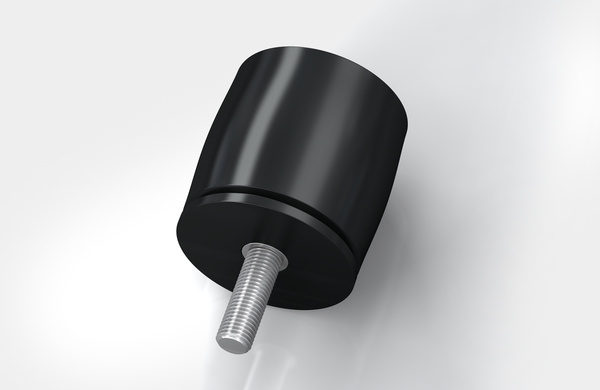

TUBUS TS

TUBUS TS 以一种紧凑、恒定的方式吸收能量:TS 轮廓阻尼器(柔软型 TUBUS)同样由特殊的聚酯材料制成。其免维护,安装即可使用,能够以接近线性的缓冲特性曲线柔和地吸收能量,同时对机器的冲击影响降到最低。它稳定的缓冲效果得益于自身的特殊材料,其受热的影响很小。
TS 家族产品在 2 Nm 至 966 Nm 的范围内可以最大化的吸收能量,而其结构高度却很小。这种节省空间的缓冲产品,结构尺寸在 Ø 14 mm 至 Ø 107 mm 之间。同样可以简单快速地通过专用螺栓进行安装固定。

TUBUS TS 系列可以适用于急停和持续使用场合,颇具成本优势,使用寿命长。它广泛应用于线性轴、模具制造、机床、液压设备、气动和搬运设备。.

TUBUS TR

TUBUS TR 用于较长、柔和的缓冲制动过程:TR 系列应用于径向的缓冲减速。这种免维护、安装即可使用的缓冲产品,也是由特殊聚酯材料制成,受热影响小,缓冲减速效果稳定。
该类型缓冲通过较长而柔和的方式制动径向应力,逐步在缓冲行程中卸除能量。TR 家族产品专为行程最大化、结构高度最小化而开发,每个行程的能量吸收量为 1.

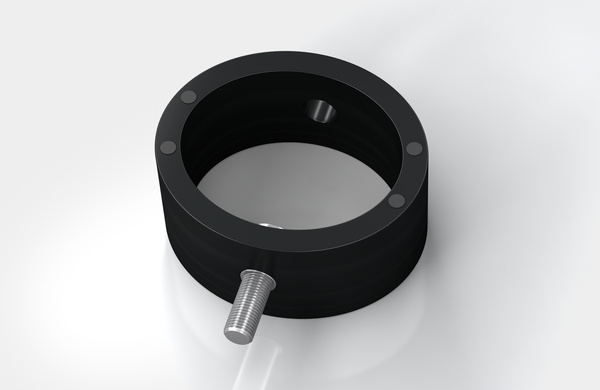

TUBUS TR-H

TUBUS TR-H 材料硬度更高,能量吸收更大:TR-H 家族产品免维护、安装即可使用,通过专用螺栓安装,它可以承受与基础型号 TR 系列同样的径向载荷。在尺寸相当时,它同样可以进行很长而柔和的缓冲减速。其特殊聚酯硬度更高,能够吸收 2.

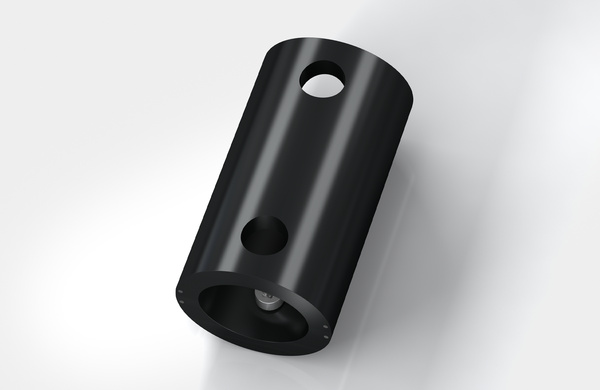

TUBUS TR-L

TUBUS TR-L 尤其适用于那些需要长而柔和缓冲减速的场合:ACE TUBUS 的 TR-L 系列产品同样是由特殊聚酯材料制成,其免维护、安装即可使用,是进行径向减震的管状缓冲器。
采用该类型的产品,可以对径向载荷取得很长而柔和的制动效果,逐步在缓冲行程中卸除能量。TR-L 系列产品专为行程最大化、而结构高度最小化而开发,能量吸收量为 7.

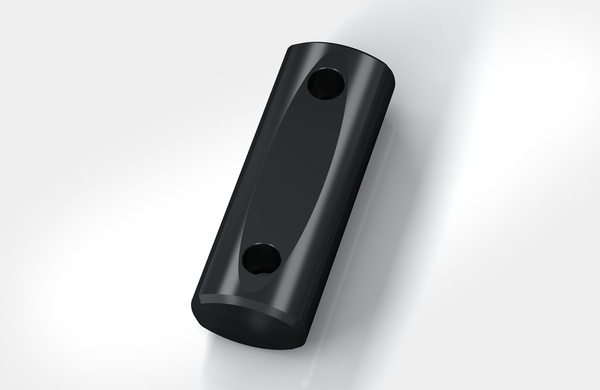

TUBUS TR-HD

TUBUS TR-HD 紧凑的防冲击和防碰撞保护:TR-HD 系列产品可以承受与基础型号 TR 一样的径向载荷,但因其结构形式更大,可以吸收更高的能量,同时减震行程较低。这两种不同硬度的特殊聚酯材料,可以获得不同的缓冲减震特性曲线。微椭圆(双凹)结构形式可以确保更柔和的作用力输入。
这一家族产品可以在较低结构高度下吸收大量能量:在 12 mm 至 44 mm 的行程下可以无级覆盖 230 Nm 至 5,208 Nm 的能量吸收范围。借助随货提供的螺栓,可以在水平及垂直方向简便而快速地安装该缓冲器。

该类型的缓冲器应用于农业设备、机械铲斗或弯曲连杆、以及装料和提升装置等场合。.

×
