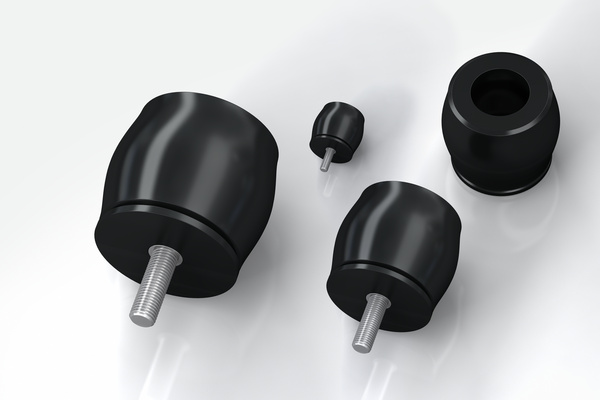

TUBUS TA

兼顾结构紧凑与强大能量吸收

轴向减震
能耗 2 Nm/行程至 2,951 Nm/行程
最大行程 5 mm 至 48 mm

极其有效的能量吸收器:ACE TUBUS 系列中的TA型缓冲器免维护,安装即可使用。它由一种特殊的聚酯材料制成,受热影响小,可以稳定地缓冲减速。TA 型产品在行程开始阶段就吸收大量的能量。

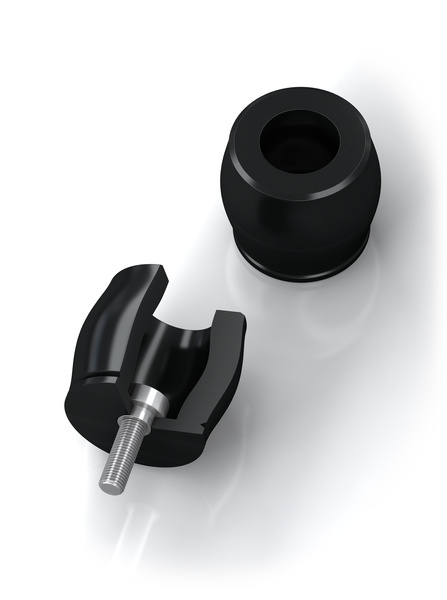

TA 型产品是专为 2 Nm 至 2,951 Nm 范围内的能量吸收量而开发的,它的形状能有效地节约空间,其最小的结构高度介于 Ø 12 mm 至 Ø 116 mm 之间。该类型的缓冲器可以简单快速地通过专用螺栓进行安装固定。

这种结构紧凑、颇具成本优势的缓冲产品,广泛应用于线性轴、模具制造、机床、液压及气动设备、搬运设备和其他领域。

技术资料与备注

能耗 2 Nm/行程至 2,951 Nm/行程

最大行程 5 mm 至 48 mm

能量消除 58 % 至 73 %

动态动力吸收 870 N 至 90,000 N

允许的温度范围 -40 °C 至 +90 °C

结构尺寸 12 mm 至 116 mm

安装位置 任意

材料硬度 肖氏硬度 55D

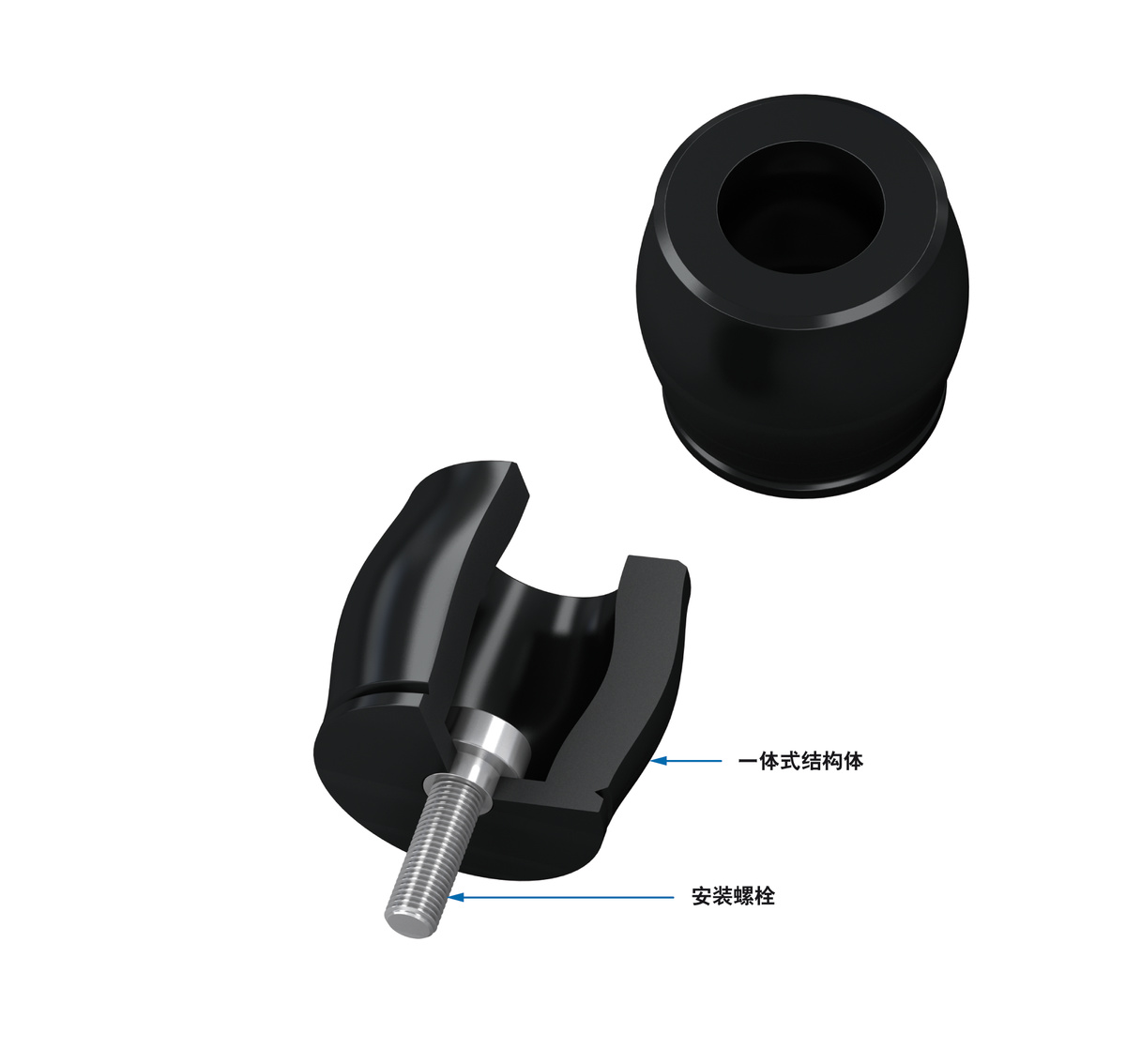

材料 结构体: 共聚酯弹性体

环境 可以耐抗细菌、海水、化学物质,有非常好的紫外线和臭氧防护效果。不吸水,不膨胀。

瞬间冲击速度 最高 5 m/s

最大拧紧力矩 M3:1 Nm
M4:1.7 Nm
M5:2.3 Nm
M6:6 Nm
M8:20 Nm
M12:50 Nm
M16:120 Nm

应用范围 线性滑座, 气缸, 处理模块, 机器和设备, 耳轴式单元, 机电驱动器, 液压装置, 输送设备, 起重应用

提示

适用于紧急停止应用和连续使用。对于那些需要预加载和温度升高的应用,请咨询ACE。

安全信息

安装螺钉应另外用乐泰胶水固定。

询问需求

特殊行程,特征,弹簧率,尺寸和材料。

应用案例

TUBUS-TA系列应用于车床
TUBUS-TA系列应用于车床
ACE-TUBUS 阻尼器应用在新的高速加工中心上,用来保护集成装载站。ACE TUBUS 阻尼器应用在汽车行业的凸轮轴加工中心上,以防止其高速装载站超负荷运转。如果装载车在运行时突然失效或输入数据有误,ACE TUBUS 阻尼器会吸收大部分冲击能量,保护设备以免造成重大损失。TA98-40 TUBUS ...

应用领域

  • 线性滑座
  • 气缸
  • 处理模块
  • 机器和设备
  • 耳轴式单元
  • 机电驱动器
  • 液压装置
  • 输送设备
  • 起重应用
这种结构紧凑、颇具成本优势的缓冲产品,广泛应用于线性轴、模具制造、机床、液压及气动设备、搬运设备和其他领域。
×
