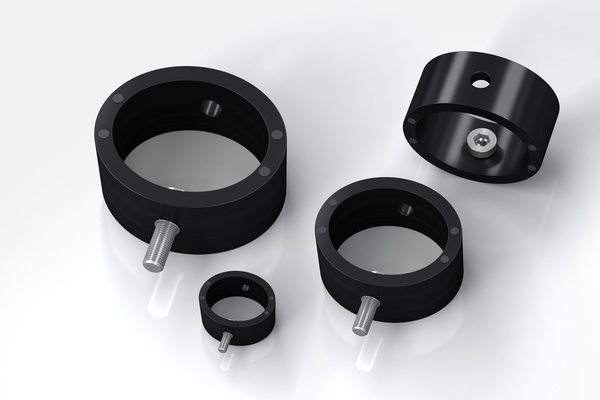

TUBUS TR-H

兼顾结构紧凑、柔和减速与高能量吸收

径向减震,硬版本
能耗 2.7 Nm/行程至 427 Nm/行程
最大行程 15 mm 至 56 mm

材料硬度更高,能量吸收更大:TR-H 家族产品免维护、安装即可使用,通过专用螺栓安装,它可以承受与基础型号 TR 系列同样的径向载荷。在尺寸相当时,它同样可以进行很长而柔和的缓冲减速。其特殊聚酯硬度更高,能够吸收 2.7 Nm 至 427 Nm 的高能量。

TR-H 家族产品结构紧凑,节约空间,其尺寸有 Ø 30 mm 至 Ø 102 mm。该产品是 TR 与 TS 系列产品的有效补充,客户因而可以从容选择全系列的 ACE TUBUS 产品。

TUBUS TR-H 系列作为设备终端位置的缓冲减速装置,同样适用于线性轴、模具制造、机床、液压及气动设备、搬运设备等场合。

技术资料与备注

能耗 2.7 Nm/行程至 427 Nm/行程

最大行程 15 mm 至 56 mm

能量消除 39 % 至 62 %

动态动力吸收 218 N 至 21,200 N

允许的温度范围 -40 °C 至 +90 °C

结构尺寸 30 mm 至 102 mm

安装位置 任意

材料硬度 肖氏硬度 55D

材料 结构体: 共聚酯弹性体

环境 可以耐抗细菌、海水、化学物质,有非常好的紫外线和臭氧防护效果。不吸水,不膨胀。

瞬间冲击速度 最高 5 m/s

最大拧紧力矩 M5:3 Nm
M6:6 Nm
M8:20 Nm

应用范围 家具行业, 运动装置, 线性滑座, 气缸, 处理模块, 机器和设备, 堆栈设备, 机电驱动器, 输送设备, 船舶制造的停靠设备

提示

适用于紧急停止应用和连续使用。对于那些需要预加载和温度升高的应用,请咨询ACE。

安全信息

安装螺钉应另外用乐泰胶水固定。

询问需求

特殊行程,特征,弹簧率,尺寸和材料。

应用案例

TUBUS-TR应用于电动滑板车
TUBUS-TR应用于电动滑板车
...

应用领域

  • 家具行业
  • 运动装置
  • 线性滑座
  • 气缸
  • 处理模块
  • 机器和设备
  • 堆栈设备
  • 机电驱动器
  • 输送设备
  • 船舶制造的停靠设备
TUBUS TR-H 系列作为设备终端位置的缓冲减速装置,同样适用于线性轴、模具制造、机床、液压及气动设备、搬运设备等场合。
×
