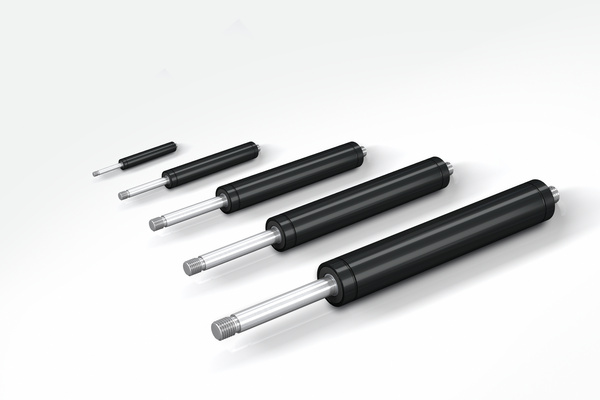

GS-8 至 GS-70

个性化的行程和推力

阀门技术
排气力 10 N 至 13,000 N
行程 20 mm 至 1,000 mm

兼具通用与定制:ACE 工业气弹簧在外径尺寸 8 至 70 mm 情况下可以完美地支持 10 至 13,000 N 的推力。它们填充有压力的氮气,安装即可使用、免维护,使用寿命长。

根据客户的个性化要求,可以提供相应压力的充气弹簧,如果需要,只要通过气弹簧后部的阀门即可调整压力。ACE 可以免费为客户计算选型,包括提供最佳的气弹簧安装点。完备的部件使安装更为方便,也使气弹簧的使用范围更广。

ACE 工业气弹簧广泛应用于工业应用、机械制造、医药以及电子工业、汽车工业和家具行业等领域。

技术资料与备注

排气力 10 N 至 13,000 N

行程 20 mm 至 1,000 mm

活塞杆直径 Ø 3 mm 至 Ø 30 mm

渐进行程 约 13 % 至 76 %(取决于结构尺寸和行程)

使用寿命 约 10,000 m

允许的温度范围 -20 °C 至 +80 °C

材料 外壳: 涂层钢; 活塞杆: 采用耐磨表面涂层的不锈钢或钢; 连接部件: 镀锌钢

填充介质 氮气和油

安装位置 活塞杆向下安装,之后在打开时实现终端位置减振。

末端位置减震 约 5 mm 至 70 mm(取决于行程)

前端安全定位停止设计 客户方面设置外部行程末端固定挡块。

应用范围 护帽, 闸板, 机器安全罩, 输送设备, 开关柜, 家具行业, 升降应用, 安装场地, 汽车技术, 闸板元件

提示

如果装置有一段时间未移动,提高分离的力度。

安全信息

气弹簧(推型)不应在预紧下安装。

询问需求

特殊油和其他特殊选项。替代性配件。不同的终端位置阻尼和延伸速度。

应用案例

GSB-70应用于收割机的维修工作
GSB-70应用于收割机的维修工作
ACE 工业气弹簧在收割机械保养时提供保护作用.安装在塑料引擎盖下面的玉米采摘器确保和机器同步.对于维修来说,引擎盖的重量有7Kg必须抬起来.使用GS-22-250-DD 可以避免维修人员受伤.另外一个优点是可以在采摘过程中提供安全防护。
GS8-70应用于救援直升机
GS8-70应用于救援直升机
ACE 工业气弹簧使得救援直升机门开关自如。EC135型直升机门的通口装有免保养的密封系统.这样使得人员进出自如增加了安全性.型号为 GS-19-300-CC 的气弹簧为门的开关提供了方便.端部的缓冲器使得关门的时候能轻轻关上,减少了对昂贵和轻量材料的磨损和破坏。
GS8-70 应用于小型孵化器
GS8-70 应用于小型孵化器
...

应用领域

  • 护帽
  • 闸板
  • 机器安全罩
  • 输送设备
  • 开关柜
  • 家具行业
  • 升降应用
  • 安装场地
  • 汽车技术
  • 闸板元件
ACE 工业气弹簧广泛应用于工业应用、机械制造、医药以及电子工业、汽车工业和家具行业等领域。
×
