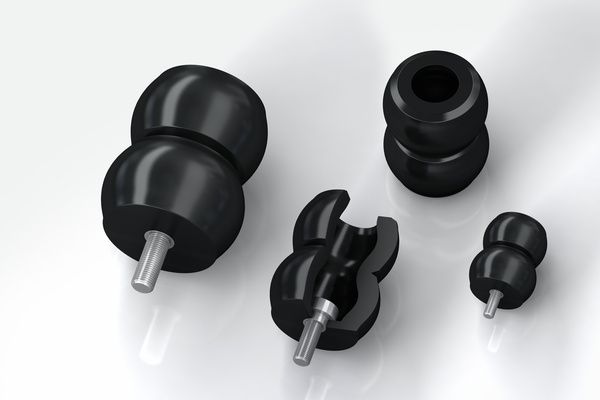

TUBUS TC 和 TC-S

TUBUS TC 和 TC-S

结构紧凑的安全缓冲产品

起重设备
能耗 630 Nm/行程至 17,810 Nm/行程
最大行程 62 mm 至 198 mm

提供更多保护:ACE TUBUS 家族的 TC 系列产品也可以作为安全型缓冲器使用,它们免维护、安装即可使用。其弹性体是由特殊聚酯材料制成,满足国际标准 OSHA 及 CMAA 的要求。TC-S 完全达到起重设备所要求的弹性刚度,可以同时兼具安全型缓冲器和工业缓冲器的双重用途。

TC-S 和 TC系列产品都具有极佳的高能量吸收性能,同时极具成本优势。其尺寸有 Ø 64 mm 至 Ø 176 mm ,可以有效涵盖 450 Nm 至 17,810 Nm 范围的能量吸收量。

TC 系列的产品可以为起重机、堆垛机、提升装置、液压设备等提供安全保护。

技术资料与备注

能耗 630 Nm/行程至 17,810 Nm/行程

最大行程 62 mm 至 198 mm

能量消除 31 % 至 64 %

动态动力吸收 80,000 N 至 978,000 N

允许的温度范围 -40 °C 至 +90 °C

结构尺寸 64 mm 至 176 mm

材料硬度 肖氏硬度 55D

材料 结构体: 共聚酯弹性体

安装位置 任意

环境 可以耐抗细菌、海水、化学物质,有非常好的紫外线和臭氧防护效果。不吸水,不膨胀。

瞬间冲击速度 最高 5 m/s

最大拧紧力矩 M12: 50 Nm
M16:40 Nm (DIN912)
M16:120 Nm(带凸肩螺栓)

应用范围 起重应用, 吊装和起重装置, 液压装置, 机电驱动器
