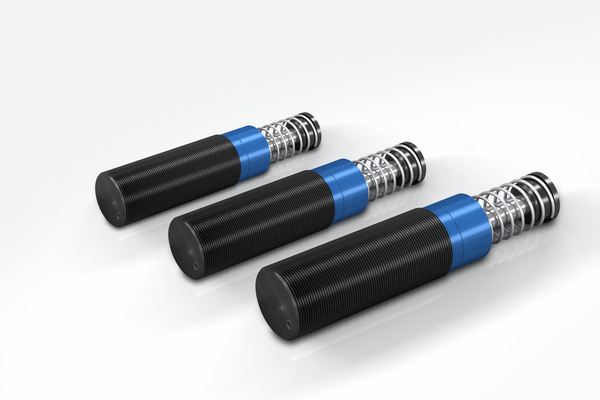

SCS33 至 SCS64

高吸收能量的安全型缓冲器

自动调节或优化特征曲线
能耗 310 Nm/行程至 18,000 Nm/行程
行程 23 mm 至 150 mm

有效急停:SCS33 至 SCS64 家族的安全型缓冲器是 ACE 以成功的 MAGNUM 系列为基础设计而来,它们免维护,安装即可使用。

每一个安全型缓冲器都是针对具体应用工况而设计制造,其经过优化的缓冲特性曲线,使每个行程的能量吸收量与 MAGNUM 系列的工业缓冲器相比提高了两倍以上。客户在获取高性价比的情况下,更可以从高达 1,000 次载荷循环的使用寿命中受益。该类型的安全型缓冲器结构紧凑,尺寸有 M33x1.5 至 M64x2 可供选择,非常便捷集成到现有的应用中。

这种细长、功率强大的安全型缓冲器是专门为急停需要而设计的。它们广泛应用于物料堆垛机、自动仓储设备、门架、输送设备、加工中心、装配设备等。

技术资料与备注

能耗 310 Nm/行程至 18,000 Nm/行程

行程 23 mm 至 150 mm

瞬间冲击速度 0.02 m/s 至 5 m/s。根据要求可以有不同的速度。

允许的温度范围 -12 °C 至 +66 °C
根据要求可以有不同的温度范围。

安装位置 任意

前端安全定位停止设计 集成

材料 外壳: Tenifer 工艺淬火钢; 活塞杆: 硬镀铬钢; 冲击头: 淬火钢和耐腐蚀涂层; 复位弹簧: 镀锌或塑料涂层钢; 附件: 涂层耐腐蚀钢

减震介质 自动变速箱油 (ATF)

应用范围 制造和加工中心, 输送设备, 门系统, 测试台, 机器和设备, 耳轴式单元, 起重设备

应用案例

SCS33-64应用于直线运动保护
SCS33-64应用于直线运动保护
...
SCS33-64应用于飞机工业-紧急停止
SCS33-64应用于飞机工业-紧急停止
ACE 安全型缓冲器为航空制造业的精密装配夹具提供保护三元测定器用在航空零件的生产中,它的底座是花岗岩因而绝不能被损坏。所有运动轴都配有 SCS45-50 ...

应用领域

  • 制造和加工中心
  • 输送设备
  • 门系统
  • 测试台
  • 机器和设备
  • 耳轴式单元
  • 起重设备
这种细长、功率强大的安全型缓冲器是专门为急停需要而设计的。它们广泛应用于物料堆垛机、自动仓储设备、门架、输送设备、加工中心、装配设备等。
