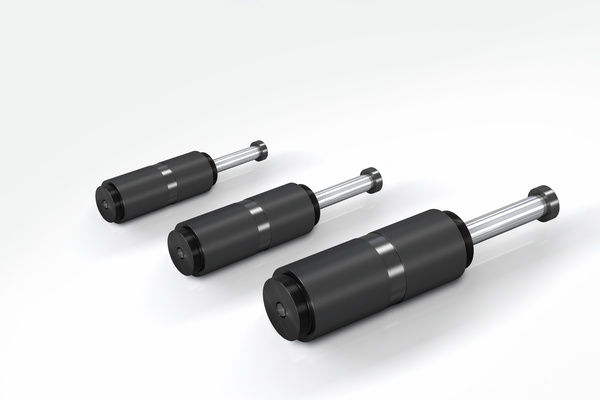

SCS38 至 SCS63

缓冲行程长,反作用力低

高架减震器,优化曲线图
能耗 3,600 Nm/行程至 216,000 Nm/行程
行程 50 mm 至 1,200 mm

缓冲行程长:SCS38 至 SCS63 家族的安全型缓冲器也是为急停用途而设计,这种免维护、安装即可使用的缓冲器行程最高可达 1,200 mm。因为它的长行程,这种缓冲器产生的反作用力较低。

所有的 ACE 安全型缓冲器都是为特定应用而专门设计制造,它们的缓冲特性曲线都是与对应用途相匹配的,为此 ACE 根据特定工况进行专门计算,从而确定专门的缓冲节流阀孔。每个安全型缓冲器的寿命可以高达1,000次循环,这种量身订制的产品是急停应用场合的理想选择。

任何需要在终端位置可靠保护货架堆垛机、输送设备、起重设备、重载应用和试验台等, ACE 安全型缓冲器是最佳方案。

技术资料与备注

能耗 3,600 Nm/行程至 216,000 Nm/行程

行程 50 mm 至 1,200 mm

瞬间冲击速度 0.5 m/s 至 4.6 m/s。根据要求可以有不同的速度。

反作用力 在最高能量吸收量为 80 kN 至最高 210 kN 时,

允许的温度范围 最高 -20 °C 至 +66 °C
根据要求可以获得不同的温度范围。

安装位置 任意

前端安全定位停止设计 集成

材料 外壳, 冲击头: 涂层耐腐蚀钢; 活塞杆: 硬镀铬钢

减震介质 自动变速箱油 (ATF)

填充压力 约 2 bar
活塞通过集成的氮气气体蓄积器回弹

应用范围 货架堆垛机, 重载应用, 输送设备, 输送设备, 门系统, 测试台
