旋转阻尼器

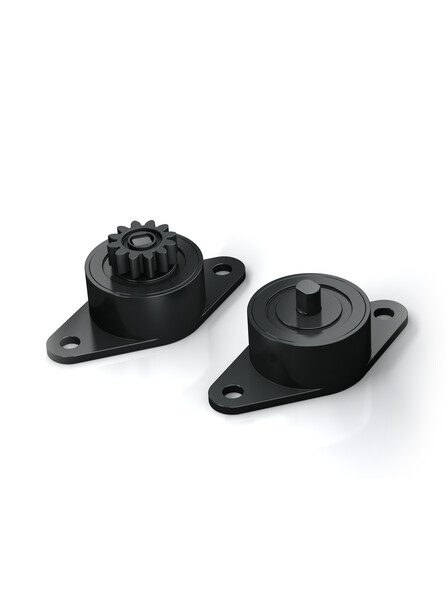

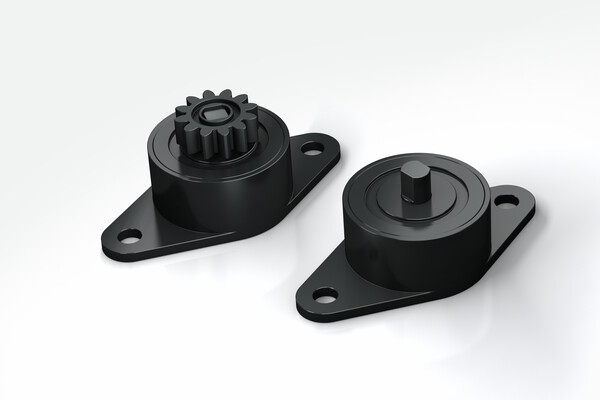

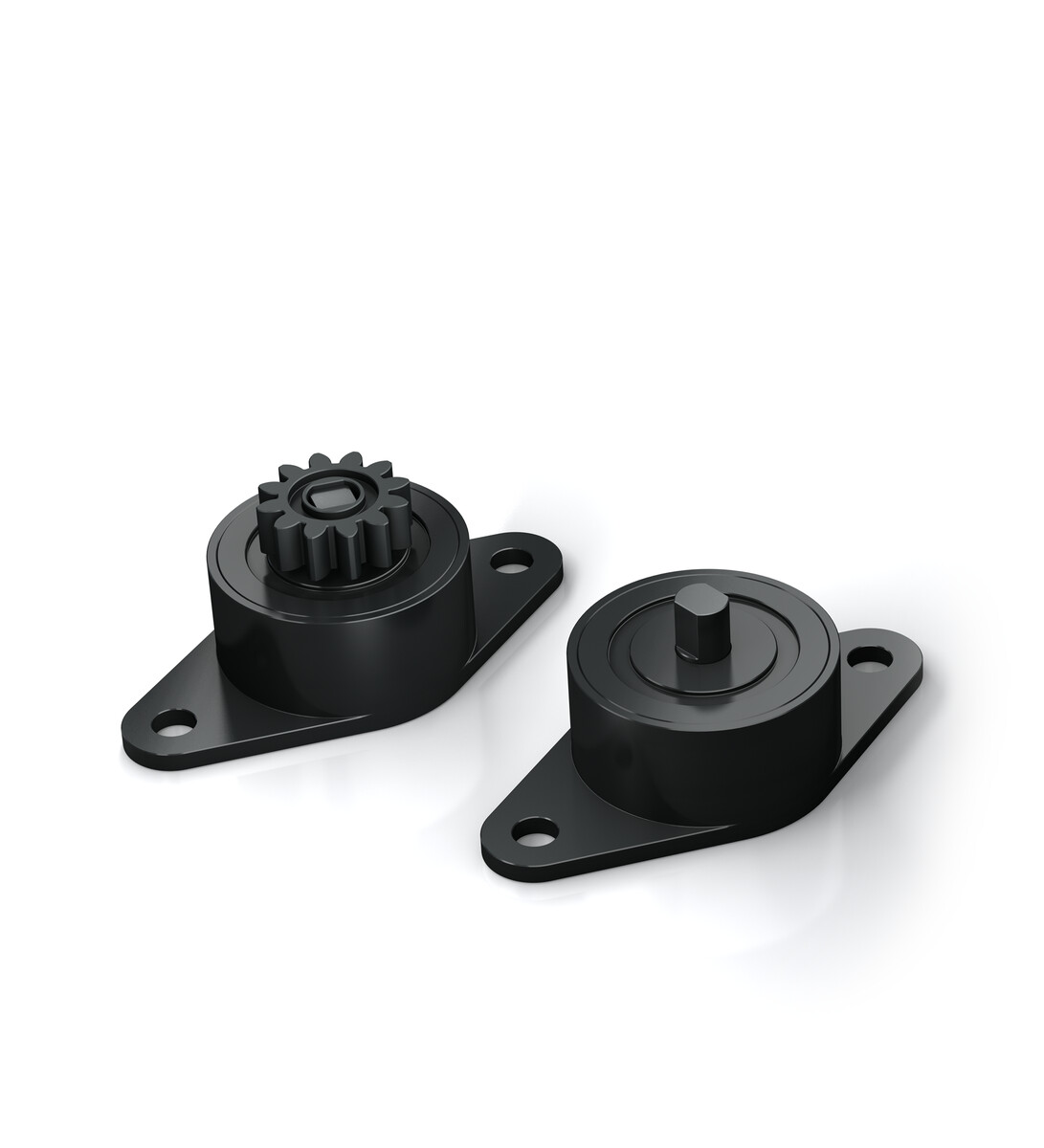

FRT-D3 和 FRN-D3
灵活且经济高效的使用
连续旋转
制动扭矩 5直到25 Ncm
ACE FRT-D3和FRN-D3塑料主体旋转阻尼器的阻尼方向可为右旋、左旋或双向旋转。它们可直接在枢轴点减速,或通过齿轮与齿条实现线性减速。ACE旋转阻尼器免维护且可直接安装。
制动扭矩 5直到25 Ncm
制动方向 双侧,右侧或左侧
结构尺寸 -
最大转速 50 rpm
使用寿命 50,000次循环(1次循环=360°左旋+360°右旋)。即使经过如此长时间使用,阻尼器仍能保持约80%以上的原始阻尼力矩。实际使用寿命可能因应用场景而显著增减。
允许的温度范围 0直到50 °C
啮合角 20 °
安装位置 任意
轮齿 渐开线齿轮(增量修正系数:+0.375)
齿数 12
啮合模数 1
外壳 塑料
轴 塑料、钢
齿轮 塑料
通过轴不允许传输任何轴向或径向力。
旋转制动器不用作支承。采用外部引导或支承。
可提供特殊结构型式。针对配备齿轮的旋转制动器,可购置塑料齿条(模数 0.5 至 1.0)。
