基础型号
型号能耗 Nm/??能耗 Nm/h最低有效重量值 kg最高有效重量值 kg
MC6450M-01,870146,00035140
MC6450M-11,870146,000140540
MC6450M-21,870146,0004601,850
MC6450M-31,870146,0001,6006,300
MC6450M-41,870146,0005,30021,200
MC64100M-03,730192,00070280
MC64100M-13,730192,0002701,100
MC64100M-23,730192,0009303,700
MC64100M-33,730192,0003,15012,600
MC64100M-43,730192,00010,60042,500
MC64150M-05,650248,000100460
MC64150M-15,650248,0004101,640
MC64150M-25,650248,0001,3905,600
MC64150M-35,650248,0004,70018,800
MC64150M-45,650248,00016,00063,700

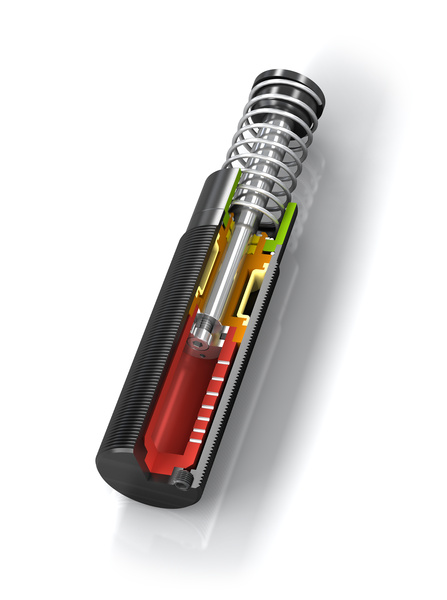

MC64M

能量吸收大,结构设计坚固

自动调节
能耗 1,870 Nm/行程至 5,650 Nm/行程
行程 48.6 mm 至 150 mm

最现代化的缓冲器技术:结合了最新密封技术、经过硬化的导向轴承和集成限位挡块,成就了ACE MAGNUM 系列自补偿式缓冲器的成功。即使在最苛刻的工况环境下,客户也能从这种长寿命缓冲器中获益。MC33 至 MC64 系列产品更因其连续的外螺纹及完备的附件,而深受客户欢迎。

该系列缓冲器设计紧凑,吸收能量高和缓冲应用范围大。这种尺寸小巧而吸收能量强大的缓冲器,可以令设备的性能得到充分发挥。

这类自补偿式缓冲器广泛应用于机械制造领域(尤其是自动化和起重机架方面)。
Learn More ...

技术资料与备注

能耗 1,870 Nm/行程至 5,650 Nm/行程

行程 48.6 mm 至 150 mm

瞬间冲击速度 0.15 m/s 至 5 m/s。根据要求可以有不同的速度。

允许的温度范围 -12 °C 至 +66 °C。根据要求可以有不同的温度范围。

安装位置 任意

前端安全定位停止设计 集成

材料 外壳: Tenifer 工艺淬火钢; 活塞杆: 硬镀铬钢; 冲击头: 淬火钢和耐腐蚀涂层; 复位弹簧: 镀锌或塑料涂层钢; 附件: 发黑钢,或 Tenifer 工艺淬火

减震介质 自动变速箱油 (ATF)

应用范围 线性滑座, 耳轴式单元, 旋转工作台, 门系统, 机器和设备, 工具机床, 加工中心, Z 轴, 冲击板

应用案例

MC33-64应用于Jada羽毛球机器人
MC33-64应用于Jada羽毛球机器人
...
M33-64用于重型机械且提高生产效率
M33-64用于重型机械且提高生产效率
在无杆活塞气缸驱动的设备中,两个部件以 2∼2.5m/s 的速度互相独立移动。缓冲器安装在设备中作为制动系统,它们的作用是使重 25kg 的负载每小时停止 540 次。型号MC3350M-1-S 适用于此应用场合,可以对可调节限位挡块的位置进行简单而又极其精确的调节。相比其他制动系统,ACE ...

应用领域

  • 线性滑座
  • 耳轴式单元
  • 旋转工作台
  • 门系统
  • 机器和设备
  • 工具机床
  • 加工中心
  • Z 轴
  • 冲击板
  • 处理模块
这类自补偿式缓冲器广泛应用于机械制造领域(尤其是自动化和起重机架方面)。
